So wählen Sie ein M12-Objektiv für Ihre Drohne aus
Die Optik von Drohnen unterscheidet sich von der bodengestützter Systeme. Jedes Gramm, das Sie dem Flugkörper hinzufügen, geht zu Lasten Ihrer Flugzeit. Vibrationen durch rotierende Propeller können Bilder verwischen, wenn das Objektiv nicht fest arretiert ist. Und das benötigte Sichtfeld hängt ganz davon ab, ob Sie durch Tore rasen oder eine Baustelle vermessen. Hier erfahren Sie, wie Sie die Vor- und Nachteile abwägen können.
Gewichtsbeschränkungen

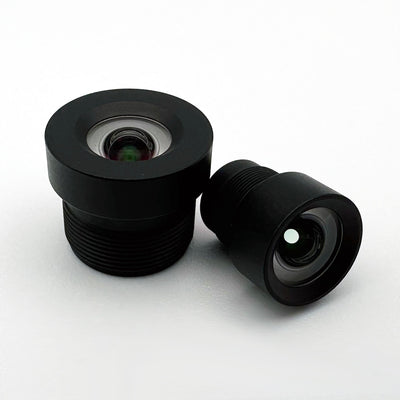

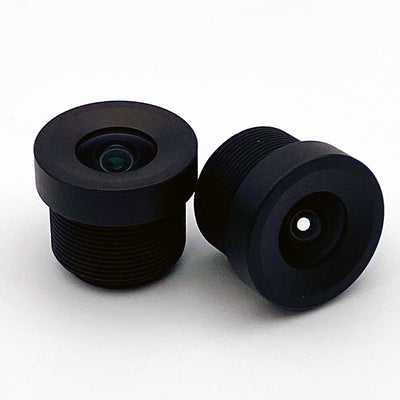

Bei einem kleinen Quadcopter wirkt sich das Gewicht der Nutzlast direkt auf die Flugzeit und die Manövrierfähigkeit aus. Ein 5-g-Objektiv im Vergleich zu einem 2-g-Objektiv bedeutet einen messbaren Unterschied beim Batterieverbrauch. M8-Objektive sind in der Regel leichter als M12-Objektive, wobei einige weniger als 1 g wiegen. Das CIL829 (M8, 2,8 mm) wiegt etwa ein halbes Gramm. Bei Mikro-Konstruktionen und solarbetriebenen Starrflüglern spielt das eine Rolle.

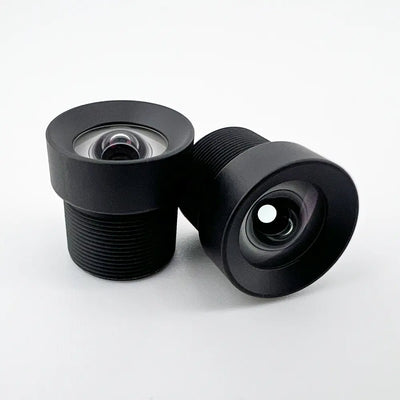

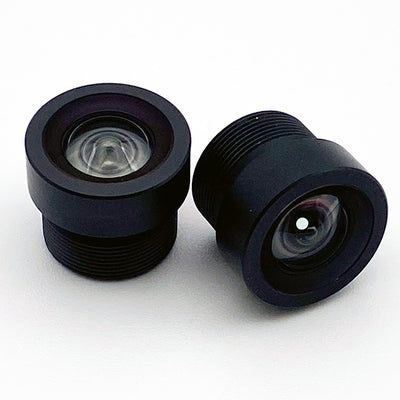

The tradeoff is selection. M12 lenses offer more focal length options, faster apertures, and more low-distortion designs to choose from; the larger barrel gives the designer more room, though any single lens's performance comes from its design and tolerances, not its diameter. If your drone can handle 5-10g of lens weight, M12 gives you more flexibility. The CIL036 (3.3mm, $19) weighs about 2g and shows up in a lot of consumer drone builds for that reason.
Vibrationen und Stöße
Propellervibrationen sind der Feind der Bildschärfe. Hochfrequente Vibrationen führen zu unscharfen Aufnahmen, selbst wenn die Drohne ruhig in der Schwebe bleibt. Bei harten Landungen kann sich ein nicht ordnungsgemäß befestigtes Objektiv verschieben. Zwei Maßnahmen helfen hier: Verwenden Sie Schraubensicherungsmittel auf den M12-Gewinden und stellen Sie sicher, dass der Objektivtubus nicht über ein Schutzgehäuse hinausragt, wo er Stößen ausgesetzt sein könnte.
Some drone builders pot the lens in place after focusing so it cannot rotate in flight. Treat the adhesive as an engineering decision rather than a dab of whatever is on the bench: uncured silicone byproducts can outgas and fog the lens or sensor, cure shrinkage and creep can shift focus, and a potted lens is hard to rework. Use a low-outgassing compound qualified for optical assemblies and keep it off the glass. If you're doing a lot of takeoffs and landings, consider a recessed mount that keeps the lens barrel inside the airframe profile.
Sichtfeld für verschiedene Einsätze

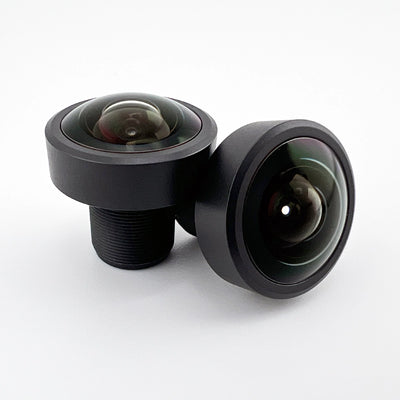

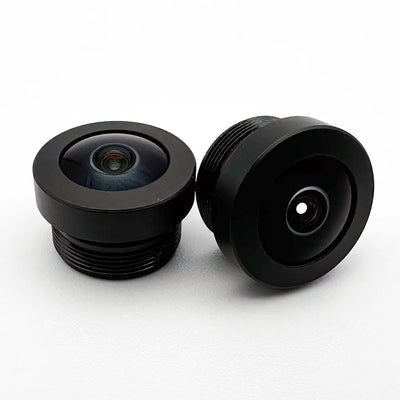

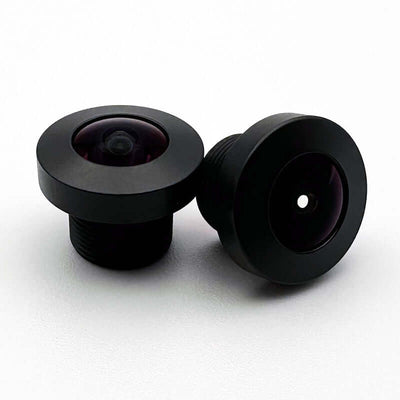

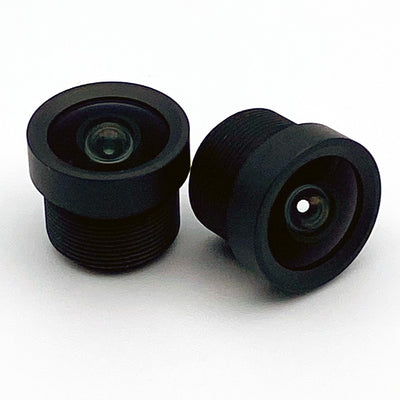

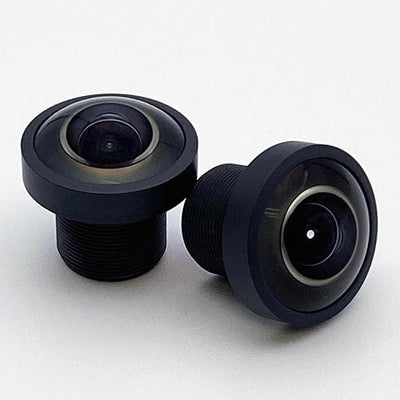

Die Anforderungen an das Sichtfeld variieren je nach Anwendungsbereich erheblich. Beim FPV-Racing ist ein maximales Sichtfeld von 140° bis 180° oder mehr gefragt, damit die Piloten Tore und Hindernisse im peripheren Sichtfeld erkennen können. Hier ist das 195°-M8-Fischaugenobjektiv sehr beliebt. Verzerrungen spielen keine Rolle, da man nichts misst, sondern einfach nur fliegt.

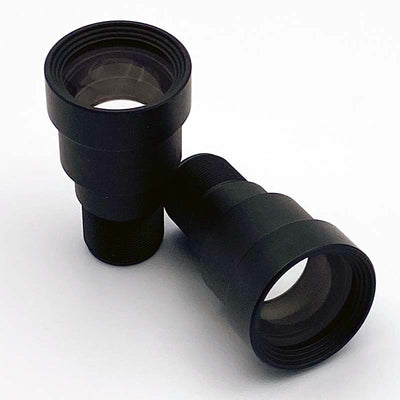

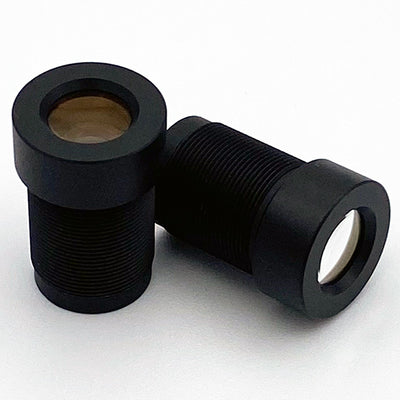

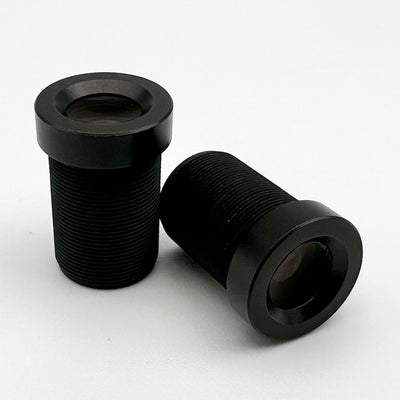

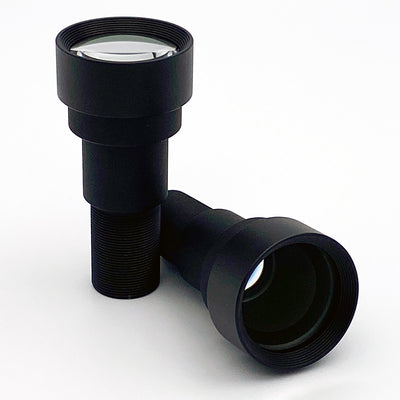

Inspektionsdrohnen benötigen das Gegenteil. Ein engeres Sichtfeld (40° bis 60°) sorgt dafür, dass bei größeren Abständen mehr Pixel auf das Ziel fallen. Das CIL083 (8 mm, 52° Sichtfeld) ist genau dafür ausgelegt. Man opfert dabei die Abdeckung zugunsten der Detailgenauigkeit.

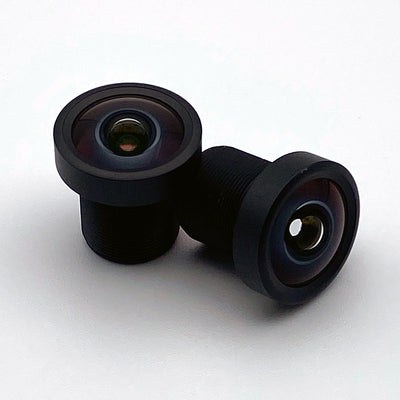

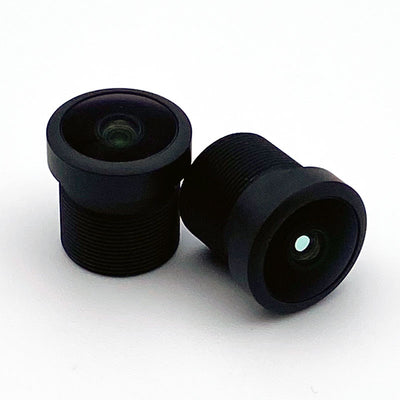

Mapping sits in the middle. You need enough coverage to capture overlapping swaths efficiently, but low distortion to avoid warping your orthomosaics. 70° to 100° is typical. The CIL335 (3.5mm, 92°) works well for this. Use the FOV calculator to match your sensor format.

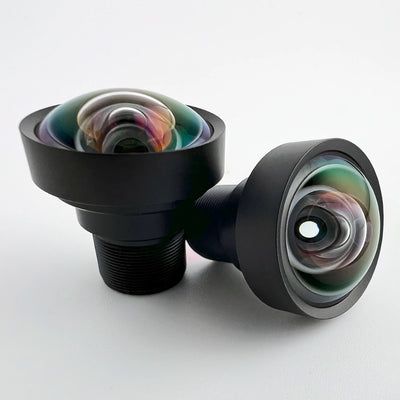

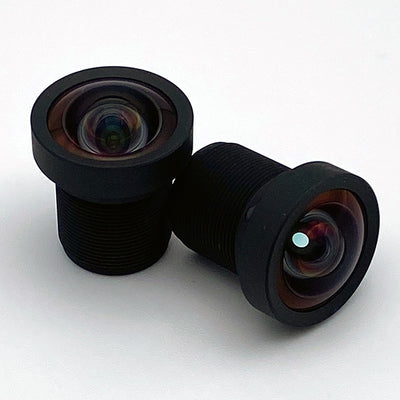

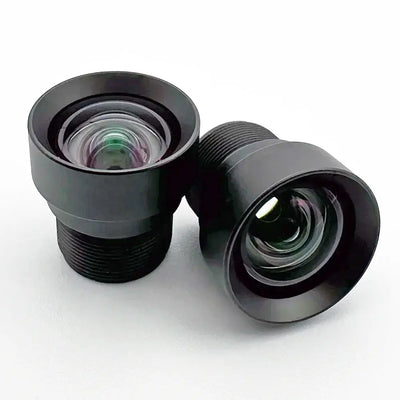

Verzerrungen spielen in der Photogrammetrie eine wichtige Rolle
Barrel distortion is the curved warping you see in wide-angle images, where straight lines bow outward. For FPV, it's irrelevant. For photogrammetry and mapping, uncorrected distortion throws off ground control point alignment and creates errors in your orthomosaics and 3D models.
Photogrammetry software estimates distortion as part of its camera model, so stable, calibrated distortion is routinely corrected; the correction is only as good as your calibration. A lens with a low published figure, like the CIL083 (-0.5% TV; TV and optical distortion use different references, so compare like with like), leaves less for the model to carry and less residual when the solve is imperfect. Distortion sits in the error budget alongside resolution, overlap, shutter timing, and ground control rather than outranking them. To work the numbers for a specific sensor and altitude, use the drone mapping lens guide, which includes a GSD and object detection calculator.
Sensorkompatibilität

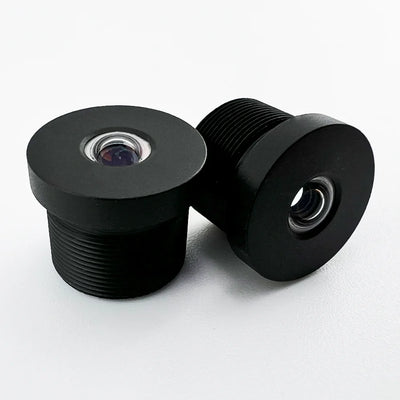

Jedes Objektiv hat einen Bildkreis. Ist dieser Kreis kleiner als die Diagonale Ihres Sensors, entstehen dunkle Ecken. Gängige Drohnensensoren und ihre Diagonalen:
- IMX477 (1/2,3", Diagonale 7,9 mm): HQ-Kamera für den Raspberry Pi, erfordert Objektive mit größerem Bildkreis
- IMX462 (1/2,8", Diagonale 6,4 mm): beliebt für Drohnen bei schlechten Lichtverhältnissen
- AR0234 (1/2,6", Diagonale 6,9 mm): Global-Shutter, gut geeignet für schnelle Bewegungen
- OV9281 (1/4", 4,6 mm Diagonale): gängiger Stereo-/Tiefensensor
Die Größe des Bildkreises entnehmen Sie bitte dem Datenblatt des Objektivs oder unserer Sensorgrößenübersicht. Wenn Sie ein System auf Basis eines Jetson Nano- oder Raspberry Pi-Compute-Moduls aufbauen, kommt in der Regel der Sensor IMX477 oder IMX219 zum Einsatz. ArduCam und e-con bieten gute Moduloptionen mit M12-Befestigungen an.

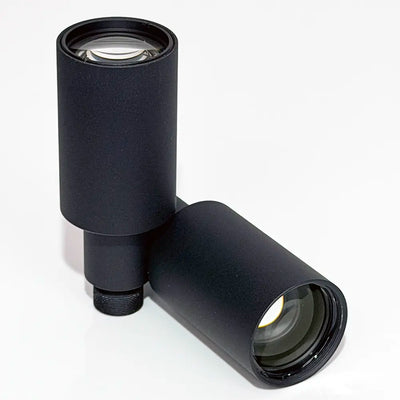

Tag-, Nacht- und IR-Betrieb
Some drones fly at dusk or use NIR illumination for night ops. How much near-infrared an M12 lens passes, and how well it holds focus there, depends on its glass, coatings, and any integrated filter, so check the transmission data or specify a no-IR-cut variant rather than assuming. You may also need to remove the IR-cut filter from your camera or add a dedicated IR-pass filter. Fast apertures (F/1.4 to F/2.0) help in low light by gathering more photons per exposure.
Bei der Wärmebildtechnik sieht die Sache anders aus. LWIR-Objektive (8–14 Mikrometer) verwenden Germanium oder Chalkogenidglas und kein herkömmliches optisches Glas. Herkömmliche M12-Objektive sind für die Wärmebildtechnik nicht geeignet. Wenn Sie LWIR benötigen, kommen nur spezielle Objektive von FLIR oder Seek in Frage.
Regulatorische Aspekte
FAA Part 107 regelt den gewerblichen Drohnenbetrieb in den USA. Wenn Sie zu Zwecken der Photogrammetrie, Inspektion oder für andere gewerbliche Zwecke fliegen, benötigen Sie zuverlässige Optik, die konsistente Ergebnisse liefert. Bei Ausnahmegenehmigungen für BVLOS-Flüge (Beyond Visual Line of Sight, außerhalb der Sichtweite) legen die Aufsichtsbehörden Wert darauf, dass Ihr „Sense-and-Avoid“-System eine ausreichende Reichweite und Zuverlässigkeit aufweist.
Dies ist zwar keine technische Angabe zum Objektiv, spielt aber bei der Objektivauswahl eine wichtige Rolle. Billige Optiken mit unregelmäßiger Qualitätskontrolle können im ungünstigsten Moment versagen. Wir testen jedes Objektiv vor dem Versand und können für kritische Anwendungen individuelle MTF-Testberichte bereitstellen. Bei Flotteneinsätzen, bei denen Sie aufeinander abgestimmte Optiken für mehrere Flugzeuge benötigen, teilen Sie uns dies bitte mit – wir wählen dann Objektive aus derselben Produktionscharge aus.
