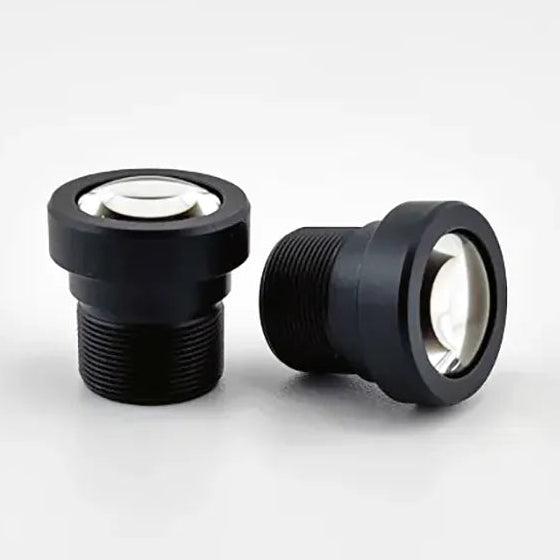

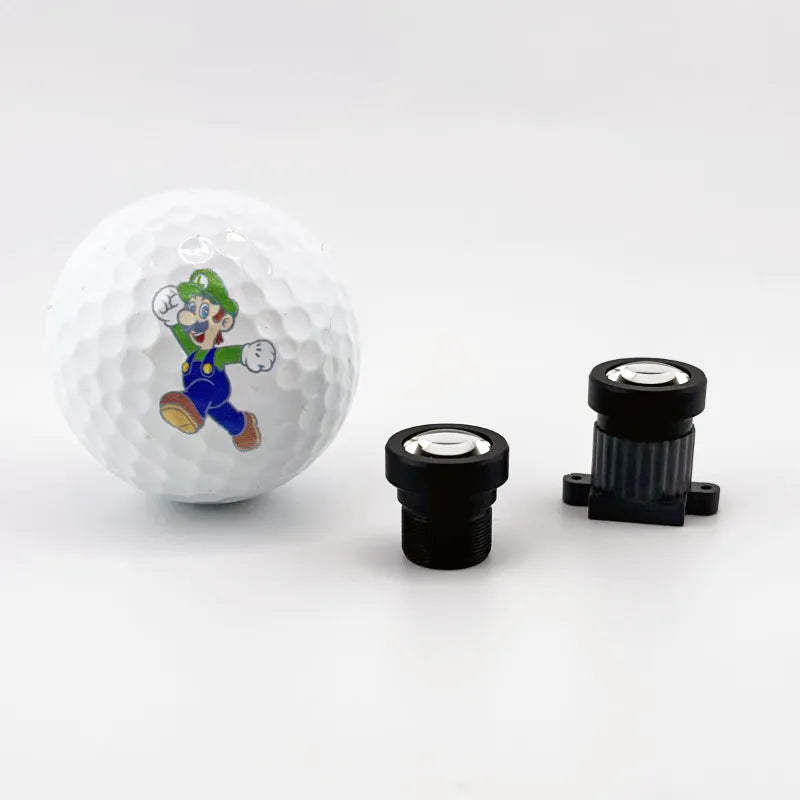

IR Corrected 16mm M12 Lens for sensors up to 1/1.7" such as IMX226 and AR0821
IR-korrigiertes 16-mm-M12-Objektiv, 8 MP
The CIL162 is an IR corrected M12 lens for up to 8MP 1/1.8" lenses with <6um shift from VIS to 850nm. The all-glass design with IP67 makes this lens optimal for day/night outdoor applications.
Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.
Objektivmerkmale
Ganz aus Glas Ganz aus Metall
Thermisch stabile Leistung für Anwendungen im Außenbereich.
Hohe Auflösung
Geeignet für Sensoren mit bis zu 12 MP+ und einer Größe von 1/1,7″.
Tabelle mit optischen und mechanischen Spezifikationen
| Objektivparameter | Angaben zur Leistung |
|---|---|
| Artikelnummer | CIL162 |
| EFL | 16.0 |
| F# | 2.0 |
| Beschluss | 10 MP |
| Sichtfeld | 31° bei 8,9 mm. Berechnen Sie das Sichtfeld für Ihren Sensor |
| Bildkreis | 8,8 mm (ausgelegt) 10 mm (maximal) |
| Verzerrung | -1 % bei 8,9 mm |
| Gewicht | 6g |
| IR-Sperrfilter | Art.-Nr.: CIL162-F2.0-M12A650 |
| Bauwesen | 6G |
Mechanische Varianten
| Variante | Beschreibung |
|---|---|
| M12A | IP67, BBAR, AL6061 Kappe + Zylinder |
Mechanischer Aufbau
Tabelle zur mechanischen Kompatibilität der Kameras*
| Kamera/Halterung | Kompatibilität |
|---|---|
| Commonlands CLA018 | CLA018 |
| e-con Systems S-Mount | 10 mm–13 mm hohe Halterung |
| Allied Vision Alvium S-Mount | Ja |
| FLIR Blackfly S-Platine | Ja |
| iDS uEye LE | Rev1.1: Ja, Rev1.2: Ja |
| The Imaging Source M12 | Ja |
| Basler Dart S-Mount | Ja |
*Gilt nur für die mechanische Kompatibilität, vorausgesetzt, es handelt sich um die vom Kamerahersteller bereitgestellte Standard-Objektivfassung M12x0,5. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Welche Sensoren unterstützt das CIL162-Objektiv (16 mm, M12)?
Das CIL162 unterstützt Sensoren im Format 1/1,8″ bis 1/1,7″, darunter den Sony IMX226 und den ON Semiconductor AR0821. Es bietet eine Auflösung von bis zu 10 MP über einen ausgelegten Bildkreis von 8,8 mm bei einer maximalen Abdeckung von 10 mm.
Wie groß ist die IR-Fokusverschiebung beim CIL162?
Das CIL162 weist eine Fokusverschiebung von weniger als 6 μm vom sichtbaren Bereich bis zu 850 nm auf. Dieser Wert ist so gering, dass das Objektiv scharf bleibt, wenn die Kamera zwischen Tag- und Nachtmodus wechselt.
Eignet sich der CIL162 für die Kennzeichenerkennung (LPR)?
Ja. Mit einer Brennweite von 16 mm und einer Verzerrung von nur -1 % bietet die CIL162 die für die Kennzeichenerkennung bei typischen Arbeitsabständen erforderliche geometrische Präzision und Auflösung. Kombinieren Sie sie mit einem Sensor mit mindestens 8 MP, wenn Sie eine optimale Zeichentrennung erzielen möchten.

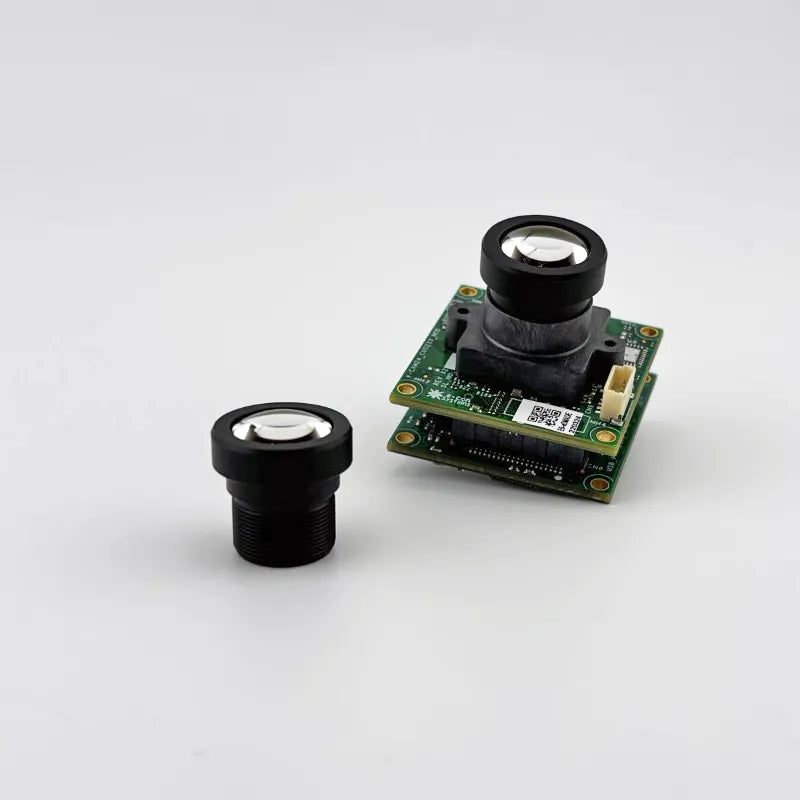

Welche Kameras sind mechanisch mit dem CIL162 kompatibel?
Die Kameras FLIR Blackfly S, Allied Vision Alvium, iDS uEye LE, The Imaging Source M12 und Basler Dart mit S-Mount lassen sich alle direkt am CIL162 befestigen. Er ist mit der Commonlands CLA018-Halterung (10–13 mm hohe Halterung) und anderen kompatiblen M12-Halterungen kompatibel.
Wird das CIL162 16-mm-M12-Objektiv noch am selben Tag aus den USA versandt?
Ja. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag vom Lager in San Diego versandt.
Kann der CIL162 für Tag- und Nachtanwendungen im Außenbereich eingesetzt werden?
Ja. Dank der IR-korrigierten Vollglaskonstruktion, der Schutzart IP67 und der Fokusverschiebung von VIS zu NIR unter 6 μm eignet sich das CIL162 gut als Tag- und Nacht-Objektiv für den Außenbereich.
