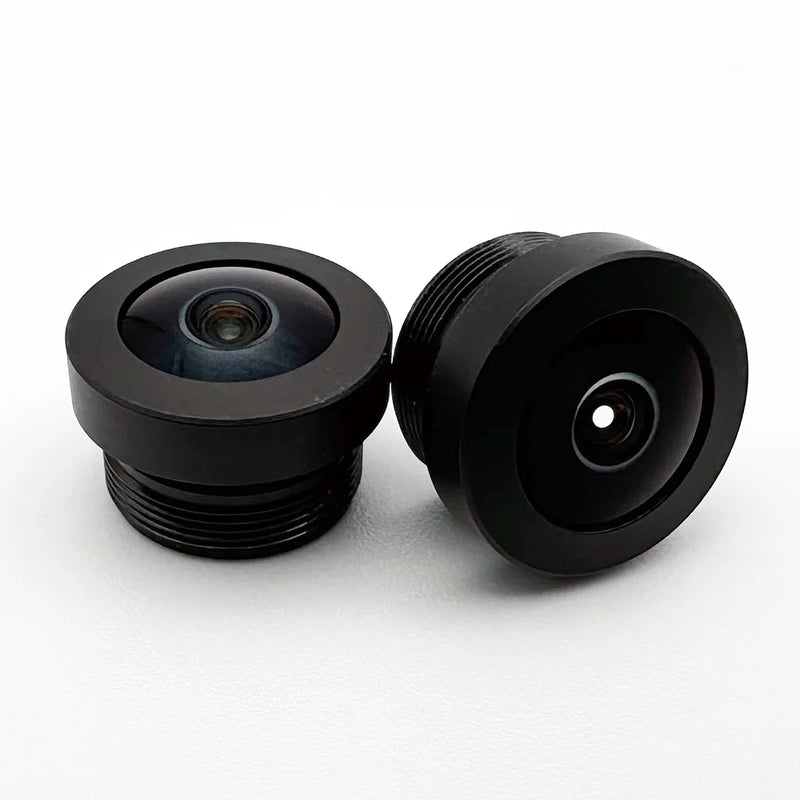

2-mm-190°-Fisheye-M12-Objektiv in kompakter Bauform

Das CIL290 ist ein kompaktes M12-Fischaugenobjektiv mit einer effektiven Brennweite von 1,9 mm, einem Sichtfeld von 190° und einem 1/2,7"-Format. Es projiziert einen Bildkreis von 5,8 mm und unterstützt eine Auflösung von 3–5 MP mit 2,2-μm-Pixeln. Die Blende von F/2,2 ist sinnvoll, wenn Sie eine extrem große Abdeckung benötigen, aber nicht auf ein deutlich größeres Objektivgehäuse umsteigen möchten.

Das Verzerrungsverhalten ist für ein so weitwinkliges Fischaugenobjektiv gut unter Kontrolle. Das Objektiv weist bei einem Bildkreis von 5,7 mm eine F-Theta-Verzerrung von -9 % auf, sodass die Winkelabbildung vorhersehbarer bleibt, als man es von einem Ultraweitwinkelobjektiv im „Doorbell“-Stil erwarten würde. Das ist wichtig bei Surround-View-Anwendungen, in der Kompaktrobotik und bei Türklingelkameras, wo die Abdeckung des Bildausschnitts wichtiger ist als die Beibehaltung geradliniger Linien.

Das Gehäuse ist winzig. Das Objektiv wiegt 2 g, die Gesamtlänge der Lichtlaufbahn beträgt etwa 12,3 mm, und dank der Hybridkonstruktion aus Glas und Kunststoff lässt es sich auch in Board-Kameras mit begrenztem Platzangebot unterbringen. Durch die NIR-Korrektur eignet es sich zudem für Tag-Nacht-Systeme, die zwischen sichtbarer und Nahinfrarot-Beleuchtung umschalten.

Es sind zwei M12-Varianten erhältlich. Bei beiden Versionen kommt BBAR auf der ersten Linsenoberfläche zum Einsatz. Bei den Modellen M12A und M12B können Sie zwischen einem Gehäuse aus Kunststoff oder Aluminium mit Schutzart IP67 wählen, sodass die optische Leistung gleich bleibt, während die mechanischen Eigenschaften an Ihr Gehäuse und Ihre Umgebungsanforderungen angepasst werden können.
