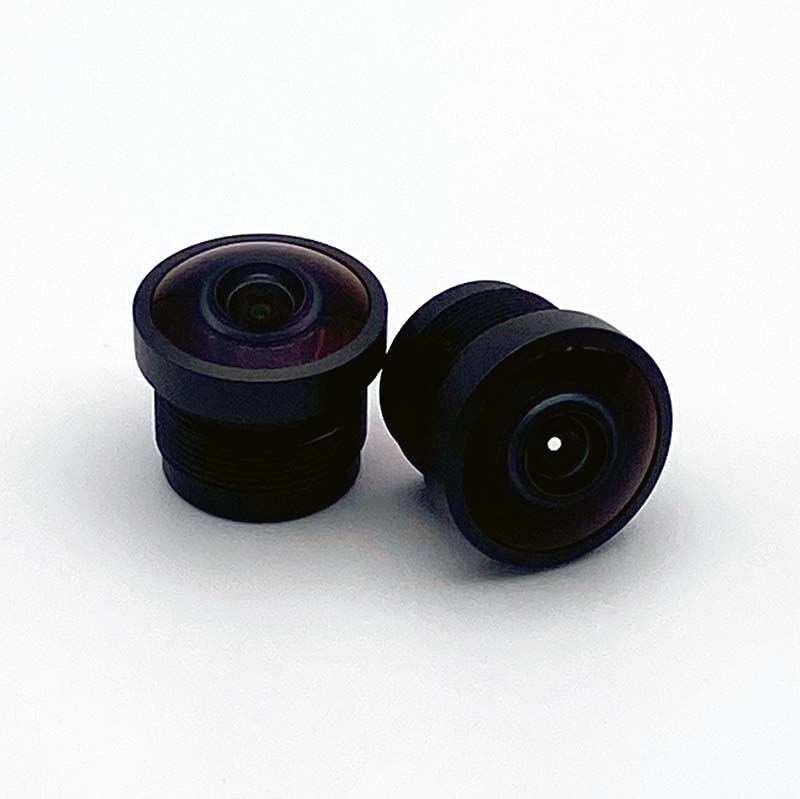

215° Zero F-Theta-Fischaugenobjektiv M12 für Embedded-Vision-Anwendungen nach IP67
215°@6,8 mm M12-Fischaugenobjektiv
Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.
Objektivmerkmale
Schutzklasse IP67+
Ideal für Anwendungen im Außenbereich, bei denen Wasser- und Staubbeständigkeit erforderlich sind.
215°, F-θ und 5 MP+
Minimieren Sie die Fischaugenkompression mit einer F-θ-Verzerrung von 0 % bei einem Sichtfeld von über 200°.
Miniaturgröße & IP67+
Dank des 16,3-mm-TTL-Objektivs eignet sich die CIL220 hervorragend für den Einsatz in Miniaturkameras.
Tabelle mit optischen und mechanischen Spezifikationen
| Objektivparameter | Angaben zur Leistung |
|---|---|
| Artikelnummer | CIL220 |
| EFL | 1.8 |
| F# | 2.3 |
| Beschluss | 2 MP–5 MP, 1/1,7" (F/2,3) |
| Sichtfeld | 215°. Berechnen Sie das Sichtfeld Ihres Sensors. |
| Bildkreis | 6,8 mm |
| Verzerrung | 0 % F-θ |
| Gewicht | 4.0g |
| IR-Sperrfilter | Optional |
| Bauwesen | Ganz aus Glas, Aluminium |
Mechanische Varianten
| Variante | Beschreibung |
|---|---|
| M12C | IP69K, wasserabweisende Beschichtung auf Linsenoberfläche 1, AL6061-Kappe und -Gehäuse |
Mechanischer Aufbau
Tabelle zur mechanischen Kompatibilität der Kameras*
| Kamera/Halterung | Kompatibilität |
|---|---|
| Commonlands CLA018 | CLA018 |
| e-con Systems S-Mount | 7 mm–9 mm hohe Halterung |
| Allied Vision Alvium S-Mount | Nein |
| FLIR Blackfly S-Platine | Nein |
| iDS uEye LE | Rev1.1: Nein, Rev1.2: Nein |
| The Imaging Source M12 | Nein |
| Basler Dart S-Mount | Bitte richten Sie Ihre Anfrage an Basler |
*Gilt nur für die mechanische Kompatibilität, vorausgesetzt, es handelt sich um die vom Kamerahersteller bereitgestellte Standard-Objektivfassung M12x0,5. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Wie groß ist das Sichtfeld des CIL220 M12-Fischaugenobjektivs?
Das CIL220 bietet ein Sichtfeld von 215 Grad bei einem Bildkreis von 6,8 mm und ist damit eines der Objektive mit dem größten Sichtfeld unter den verfügbaren M12-Fischaugenobjektiven.
Was bedeutet eine F-Theta-Verzerrung von 0 % beim CIL220 215°-Fischaugenobjektiv?
Die F-Theta-Verzerrung (F-θ) beschreibt, wie die Winkelposition im Bildfeld auf die Bildhöhe abgebildet wird. Bei 0 % F-θ bleibt die Vergrößerung über das gesamte Bildfeld hinweg konstant, sodass Objekte im zentralen Bereich von 160 Grad im Verhältnis zur Bildmitte nicht komprimiert werden.
Was ist der Unterschied zwischen den Varianten CIL220 M12B und M12C?
Beide Varianten entsprechen der Schutzklasse IP69K und bestehen aus einer AL6061-Aluminiumkonstruktion. Beim Modell M12C ist die erste Linsenoberfläche mit einer hydrophoben Beschichtung versehen, die Wassertropfen abweist und vor Verschmutzungen durch Regen oder Spritzwasser schützt, während beim Modell M12B stattdessen eine BBAR-Antireflexbeschichtung zum Einsatz kommt.
Welche Kameras sind mechanisch mit dem CIL220-Fischaugenobjektiv M12 kompatibel?
Für die CIL220 wird ein M12-Halter mit einer Höhe von 7 mm bis 9 mm benötigt. Die Standard-S-Mount-Platinen CLA018 von Commonlands und von e-con Systems sind nachweislich kompatibel, während die M12-Platinen von Allied Vision Alvium, FLIR Blackfly S, iDS uEye LE und The Imaging Source nicht kompatibel sind.
Wird der CIL220 mit oder ohne 650-nm-IRC-Filter geliefert?
Beide Filteroptionen sind erhältlich. Das Modell CIL220-F2.3-M12C650 verfügt über einen vorinstallierten 650-nm-IRC-Filter, während das Modell CIL220-F2.3-M12CNIR ohne Filter geliefert wird und somit für den Einsatz im NIR-Bereich oder als Breitbandfilter geeignet ist.
Gibt es für das CIL220 M12-Fischaugenobjektiv Mengenrabatte?
Ja. Mengenrabatte gelten ab 50 Einheiten, mit Stufen bei 100, 250, 500, 1.000, 2.500, 5.000, 10.000 und 25.000. Wenden Sie sich an Commonlands, um ein offizielles Angebot zu erhalten.

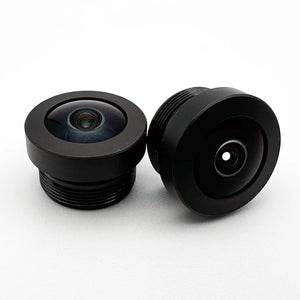

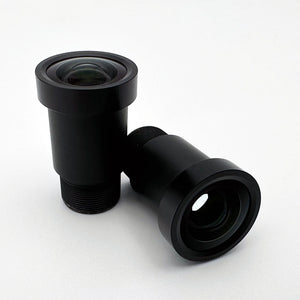

Ähnliches Fisheye
Über Commonlands
Commonlands LLC entwickelt und fertigt Präzisionsobjektive mit M12-, C-Mount- und M8-Anschlüssen für die industrielle Bildverarbeitung, Robotik und eingebettete Kamerasysteme. Mit Sitz in San Diego, Kalifornien, halten wir Lagerbestände für den Versand noch am selben Tag bereit und bieten direkten Kontakt zu unseren in den USA ansässigen Optikingenieuren. Ganz gleich, ob Sie ein einzelnes Prototyp-Objektiv oder Serienmengen von über 25.000 Stück benötigen – unser Team begleitet Sie über den gesamten Lebenszyklus hinweg, von der Beratung beim optischen Design bis hin zur Serienfertigung.
