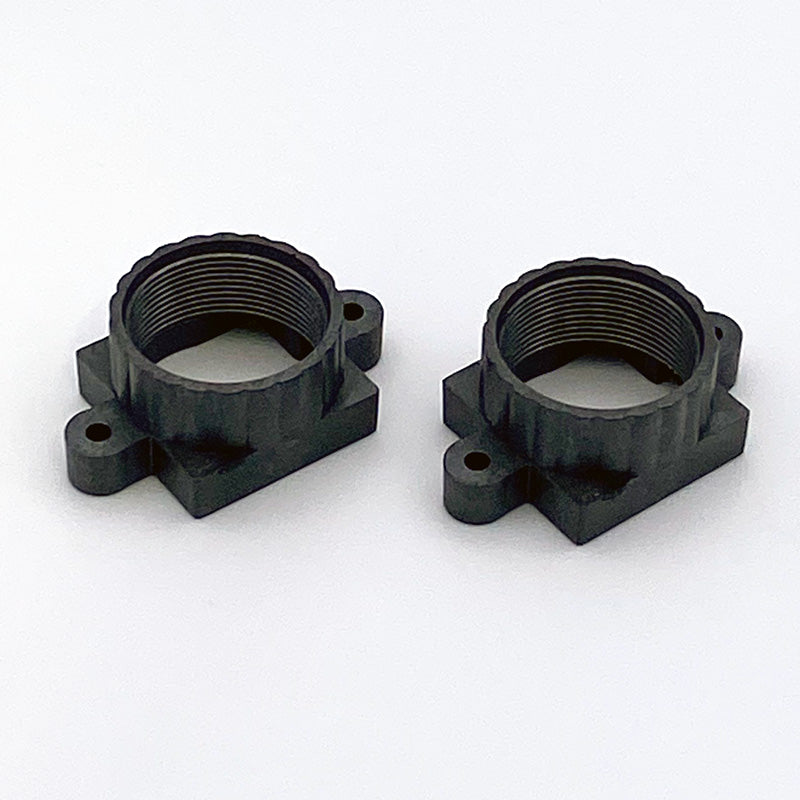

M12-Objektivanschluss für Platinenkameras und M12-Objektive

M12-Objektivanschluss, 18 mm Abstand und 8,4 mm Höhe

Der CLA018-LCP ist ein M12x0,5-Objektivhalter mit einer geringen Bauhöhe von 8,4 mm und einem Lochabstand von 18 mm. Er besteht aus LCP mit niedrigem CTE und hat eine Grundfläche von 13,2 mm × 13,2 mm. Diese Objektivhalterung kann mit Objektiven wie dem verzerrungsarmen CIL018 verwendet werden. M1,6-Selbstschneideschrauben werden empfohlen.*Objektiv nicht im Lieferumfang enthalten. **Bei Stückzahlen von ≥ 100bieten wirdie Vormontage von Objektiv und Objektivhalteran.
$4.50

609pcs CLA018-LCP (Default Title) in stock in the US

Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.

Tabelle mit optischen und mechanischen Spezifikationen

Objektivparameter Angaben zur Leistung
ArtikelnummerCLA018

Mechanischer Aufbau

Noch am selben Tag Versand bis 12 Uhr PST
Mit Sitz in den USA Unterstützung im Bereich Optiktechnik
Über 25.000 Lagerbestand in Kalifornien
100 % MTF-geprüft

Häufig gestellte Fragen

Aus welchem Material besteht der CLA018-LCP M12-Objektivanschluss?

Das CLA018-LCP besteht aus einem Flüssigkristallpolymer mit niedrigem CTE. Dieses Material dehnt sich deutlich weniger aus als Polycarbonat, sodass die Ausrichtung der Linse bei Temperaturschwankungen stabiler bleibt.

Wie groß ist der Lochabstand beim CLA018-LCP?

Das Modell CLA018-LCP hat einen Lochabstand von 18 mm und eine Grundfläche von 13,2 mm × 13,2 mm. Es wird mit M1,6-Selbstschneideschrauben befestigt; die empfohlene Artikelnummer lautet McMaster 99461A911.

Warum sollte man für einen M12-Objektivhalter LCP statt Polycarbonat wählen?

Entscheiden Sie sich für LCP, wenn Temperaturschwankungen eine Rolle spielen. Im Vergleich zu Polycarbonat sorgt LCP in Außen-, Automobil- oder Industrieanwendungen, bei denen Temperaturschwankungen zwischen -20 °C und 60 °C auftreten, für eine bessere Zentrierung der Linse.

Welche M12-Objektive sind mit dem CLA018-LCP kompatibel?

Der CLA018-LCP ist mit allen Commonlands M12-Objektiven sowie mit jeder Optik mit Standard-M12x0,5-Gewinde kompatibel. Er ist die standardmäßig empfohlene Halterung für Objektive wie das CIL018 und das CIL027.

Wird der CLA018-LCP noch am selben Tag aus den USA versandt?

Ja, Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag vom Lager in San Diego versandt.

Kann das Modell CLA018-LCP mit einem Commonlands M12-Objektiv vormontiert werden?

Ja, Commonlands bietet eine Vormontage für Bestellungen ab 100 Stück an. Wenden Sie sich bitte mit der Artikelnummer und der Stückzahl Ihrer Linsen an engineering@commonlands.com.

Der CLA018-LCP ist ein LCP-Linsenhalter (M12x0,5) mit niedrigem CTE, einem Lochabstand von 18 mm und einer Profilhöhe von 8,4 mm. Mit einer Grundfläche von 13,2 mm × 13,2 mm ist er der kleinste Halter im Commonlands-Sortiment und eignet sich daher für kompakte Leiterplattenlayouts, ohne dass dabei Abstriche bei der thermischen Stabilität gemacht werden müssen.

LCP ist das bessere Material, wenn Temperaturschwankungen eine Rolle spielen. Polycarbonat eignet sich gut für den Einsatz in Innenräumen, doch LCP dehnt sich bei Temperaturänderungen weniger aus, wodurch die Linse auch dann zentriert bleibt, wenn das System zwischen -20 °C und 60 °C wechselt. Dieser Unterschied ist bei Geräten für den Außenbereich, in der Automobilindustrie und in der Industrie von Bedeutung, wo sich eine kleine mechanische Verschiebung in einer Bildneigung oder einer Fokusverschiebung niederschlagen kann.

Für die Halterung werden M1,6-Selbstschneidschrauben verwendet; die empfohlene Artikelnummer lautet McMaster 99461A911. Sie ist mit allen M12-Objektiven von Commonlands sowie mit M12x0,5-Optiken von Drittanbietern kompatibel. Die CLA018-LCP ist die standardmäßig empfohlene Halterung für Objektive wie das CIL018 und das CIL027.

Die Linse ist nicht im Lieferumfang enthalten. Commonlands bietet bei Bestellungen ab 100 Stück die Vormontage von Linse und Halterung an, falls Sie diesen Schritt bei der Montage überspringen möchten.

Commonlands hat diesen Halter auf Lager und versendet ihn noch am selben Tag, sofern die Bestellung vor 12 Uhr PST eingeht. Berechnen Sie Ihre Schärfentiefe, wenn Sie die Objektivauswahl für Ihren Arbeitsabstand optimieren möchten.
