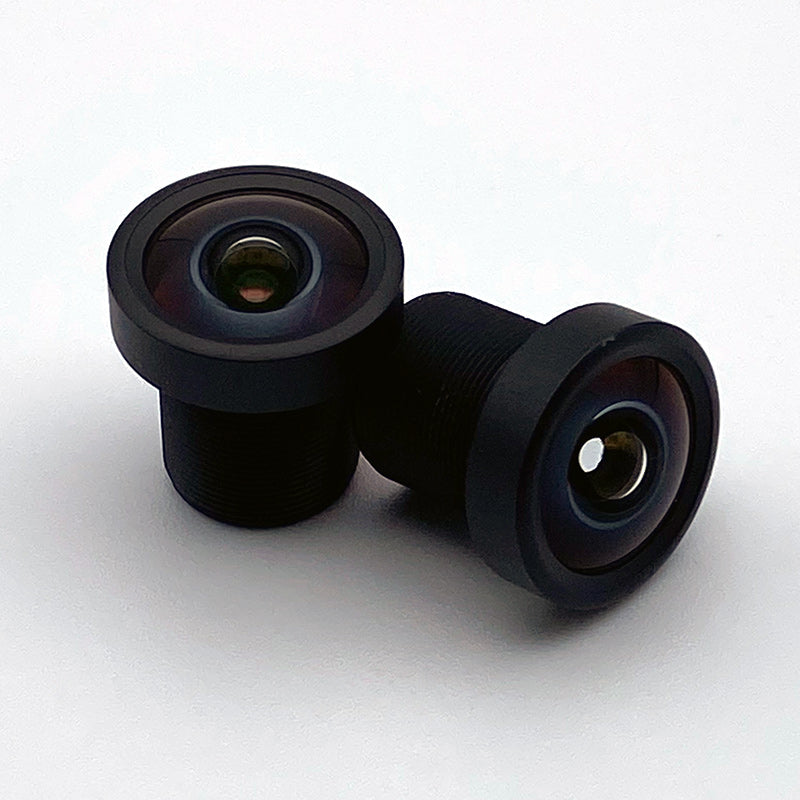

Wide-Angle M12 Lens F/1.8 and F3.6 for up to 8MP 1/2.3" Such As IMX577 And IMX317
3,5-mm-M12-Weitwinkelobjektiv
In stock. Orders before 12 PM PT ship same day
Objektivmerkmale
>132° Sichtfeld
Für eine leistungsstarke Weitwinkelkamera.
Ganz aus Glas Ganz aus Metall
Athermische Konstruktion aus Glas und Metall.
Tabelle mit optischen und mechanischen Spezifikationen
| Objektivparameter | Angaben zur Leistung |
|---|---|
| Artikelnummer | CIL335 |
| EFL | 3.5 |
| F# | 1.8, 3.6 |
| Beschluss | 10 MP |
| Sichtfeld | 132° bei 7,8 mm. Berechnen Sie das Sichtfeld für Ihren Sensor |
| Bildkreis | 7,8 mm |
| Verzerrung | -3 % F-Θ |
| Gewicht | 7g |
| IR-Sperrfilter | Art.-Nr. mit: CIL335-F1.8-M12A660 Art.-Nr. ohne: CIL335-F1.8-M12ANIR |
| Bauwesen | 6G |
Mechanische Varianten
| Variante | Beschreibung |
|---|---|
| M12A | Keine Schutzart, BBAR auf Linse 1, Oberfläche 1, AL6061-Kappe + -Tubus |
Mechanischer Aufbau
Tabelle zur mechanischen Kompatibilität der Kameras*
| Kamera/Halterung | Kompatibilität |
|---|---|
| Commonlands CLA019 | CLA019 |
| e-con Systems S-Mount | 10 mm bis 13 mm hoher Halter |
| Allied Vision Alvium S-Mount | Ja |
| FLIR Blackfly S-Platine | Ja |
| iDS uEye LE | Rev1.1: Ja, Rev1.2: Ja |
| The Imaging Source M12 | Ja |
| Basler Dart S-Mount | Ja |
*Gilt nur für die mechanische Kompatibilität, vorausgesetzt, es handelt sich um die vom Kamerahersteller bereitgestellte Standard-Objektivfassung M12x0,5. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Welche Sensoren sind mit dem CIL335-Weitwinkelobjektiv (M12) kompatibel?
Das CIL335 ist für 1/2,3-Zoll-Sensoren wie den Sony IMX577 und IMX317 geeignet und bietet eine Auflösung von bis zu 10 MP über den gesamten Bildkreis von 7,8 mm. Nutzen Sie den Schärfentiefenrechner, wenn Sie Hilfe bei der Planung des Arbeitsabstands benötigen.
Wie groß ist das Sichtfeld des CIL335-Objektivs mit 3,5 mm und M12-Anschluss?
Das CIL335 bietet bei einem Bildkreis von 7,8 mm ein diagonales Sichtfeld von 132° mit einer F-Θ-Verzeichnung von -3 %. Bei einem 1/2,3-Zoll-Sensor ergibt sich eine horizontale Abdeckung von etwa 105°. Berechnen Sie den genauen Winkel mit dem Sichtfeldrechner von Commonlands.
Gibt es den CIL335 auch in einer IP67-Ausführung?
Nein, das Modell CIL335 ist nicht in einer IP67-Variante erhältlich. Wenn Sie ein Modell mit IP67-Schutzklasse und ähnlicher Brennweite benötigen, sehen Sie sich das Modell CIL394 an.
Was ist der Unterschied zwischen F/1,8 und F/3,6 beim CIL335?
Die F/1,8-Version nimmt etwa viermal mehr Licht auf als die F/3,6-Version. Die F/3,6-Version bietet Ihnen eine größere Schärfentiefe.
Welche Linsenhalter sind mit dem CIL335 kompatibel?
Die CIL335 ist kompatibel mit dem Commonlands CLA019-Objektivhalter, den Standard-S-Mount-Platinen von e-con Systems mit einem 10–13 mm hohen Halter sowie mit den S-Mount-Kameras von Allied Vision Alvium, FLIR Blackfly S, iDS uEye LE, The Imaging Source M12 und Basler Dart.
Wird das CIL335 3,5-mm-M12-Objektiv aus den USA versandt?
Ja, vorrätige CIL335-Objektive werden noch am selben Tag aus San Diego, Kalifornien, versandt, sofern die Bestellung vor 12 Uhr PST eingeht. Kontaktieren Sie uns, wenn Sie den aktuellen Lagerbestand für eine bestimmte Variante erfahren möchten.
