6mm M12 Lens for 1/1.8" sensors such as the IMX664 and IM678

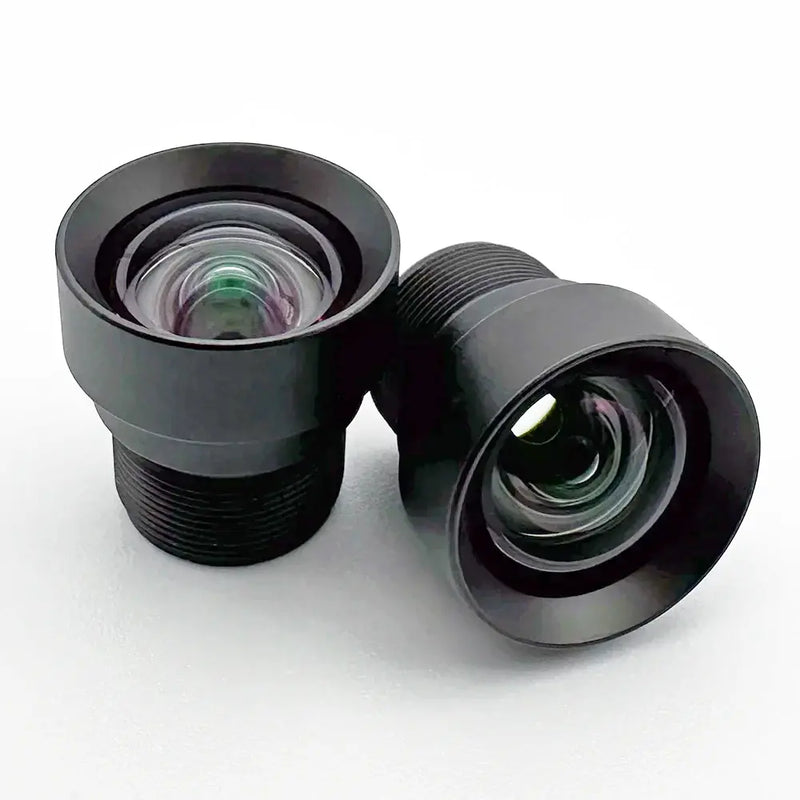

Verzerrungsfreies 6-mm-M12-Objektiv
Das CIL062 ist ein verzerrungsfreies 6-mm-M12-Objektiv für Kameras mit einer Bildgröße von bis zu 1/1,8" und einer Auflösung von 6–8 MP. Dank seiner Hybridkonstruktion aus Glas und Kunststoff sowie seiner kompakten Bauweise ist es eine gute, hochwertige Wahl für kostengünstige Projekte.
Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.
Objektivmerkmale
Kompakte Bauform
Ein 6-mm-M12-Objektiv hat ein Sichtfeld, das dem eines 35-mm-Objektivs im Vollformat entspricht.
Großformat
Geeignet für Bildkreise bis zu 1/1,8″ und 9,0 mm.
Tabelle mit optischen und mechanischen Spezifikationen
| Objektivparameter | Angaben zur Leistung |
|---|---|
| Artikelnummer | CIL062 |
| EFL | 6.2 |
| F# | 2.8 |
| Sichtfeld | 60° bei einem Bildkreis von 7,2 mm. Berechnen Sie das Sichtfeld für Ihren Sensor. |
| Bildkreis | 9,0 mm |
| Verzerrung | -2 % Rectilin. @8,8 mm |
| Gewicht | 6g |
| IR-Sperrfilter | P/N With: CIL062-F2.8-M12A650, CIL062-F4.0-M12A650, CIL062-F2.8-M12B650 P/N Without: CIL062-F2.8-M12ANIR, CIL062-F4.0-M12ANIR, CIL062-F2.8-M12BNIR |
| Bauwesen | 2G4P |
Mechanische Varianten
| Variante | Beschreibung |
|---|---|
| M12A | Keine Schutzart, BBAR auf Linse 1, Oberfläche 1, AL6061-Kappe + -Tubus |
| M12B | IP67, BBAR an Linse 1, Oberfläche 1, AL6061-Kappe und -Gehäuse |
Mechanischer Aufbau
Tabelle zur mechanischen Kompatibilität der Kameras*
| Kamera/Halterung | Kompatibilität |
|---|---|
| Commonlands CLA019 | CLA019 |
| e-con Systems S-Mount | 10 mm–13 mm hohe Halterung |
| Allied Vision Alvium S-Mount | Ja |
| FLIR Blackfly S-Platine | Ja |
| iDS uEye LE | Rev1.1: Ja, Rev1.2: Ja |
| The Imaging Source M12 | Ja |
*Gilt nur für die mechanische Kompatibilität, vorausgesetzt, es handelt sich um die vom Kamerahersteller bereitgestellte Standard-Objektivfassung M12x0,5. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Welche Sensoren unterstützt das CIL062-Objektiv (6 mm, M12)?
Das CIL062 ist für 1/1,8-Zoll-Sensoren geeignet, darunter den Sony IMX664 und den IMX678. Es bietet eine Auflösung von 6–8 MP über einen Bildkreis von 9,0 mm und deckt somit das gesamte 1/1,8-Zoll-Format mit Spielraum ab.
Wie stark ist die Verzerrung beim CIL062?
Die Verzerrung beträgt -2 % (rektilinear) bei einem Bildkreis von 8,8 mm. Dieser Wert ist niedrig genug, um die meisten Teileprüfungen und Robotersteuerungsaufgaben ohne Softwarekorrektur durchzuführen.
Welche Blendenoptionen stehen für das CIL062 zur Verfügung?
Das Objektiv ist in drei Varianten mit fester Blende erhältlich: F/2,8, F/4,0 und F/5,6. Bei F/2,8 lässt sich die größte Lichtmenge einfangen, während F/5,6 die größte Schärfentiefe bietet.
Gibt es eine IP67-Version des CIL062?
Ja, die M12B-Varianten CIL062-F2.8-M12B650, CIL062-F2.8-M12BNIR, CIL062-F5.6-M12B650 und CIL062-F5.6-M12BNIR, entsprechen der Schutzart IP67 und verfügen über abgedichtete Gehäuse für den Einsatz im Freien, in Nassbereichen und in feuchten Umgebungen.
Welche Kameras sind mit dem CIL062 6-mm-M12-Objektiv kompatibel?
Das Objektiv ist kompatibel mit S-Mount-Platinen von e-con Systems (10–13-mm-Halterung), mit den Modellen Alvium von Allied Vision, der Blackfly S-Platinenversion von FLIR sowie den Modellen uEye LE Rev1.1 und Rev1.2 von iDS und den M12-Kameras von The Imaging Source. Zur Befestigung eignet sich der Objektivhalter CLA019 von Commonlands; darüber hinaus sind weitere kompatible Halterungen erhältlich.
Wird der CIL062 noch am selben Tag aus den USA versandt?
Ja, Bestellungen für vorrätige CIL062-Artikel, die vor 12 Uhr PST eingehen, werden noch am selben Tag aus San Diego versandt. Von den meisten Varianten sind 90 bis 200 Stück in den USA vorrätig, und bei größerem Bedarf können wir Ihnen Mengenrabatte anbieten.
