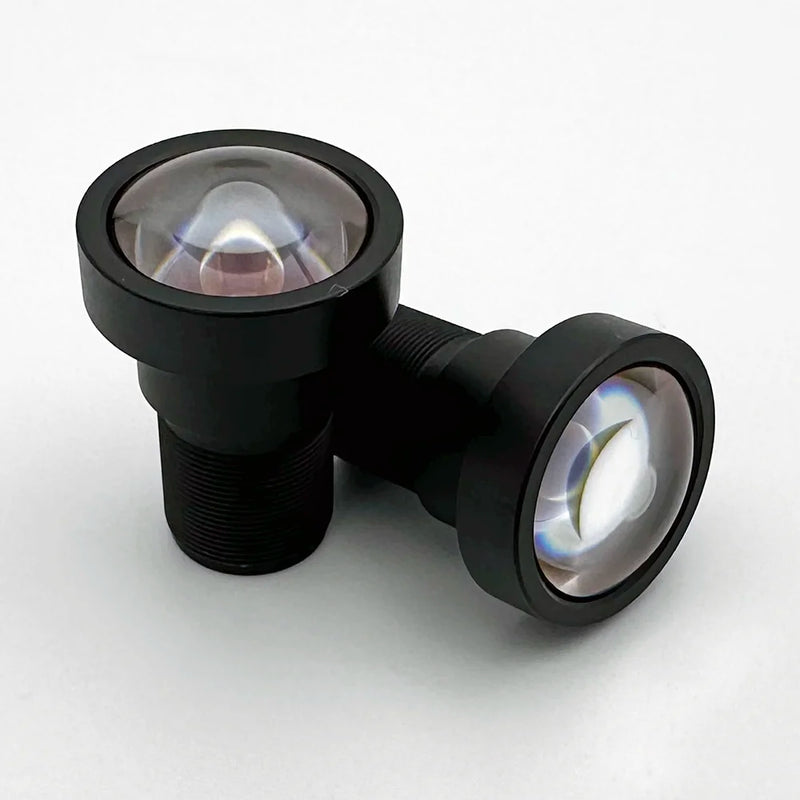

Low Distortion 5.2mm M12 Lens for up to 1/1.8" Sensors such as AR2020
5-mm-M12-Objektiv mit geringer Verzerrung
The CIL052 is a low distortion 5.2mm M12 lens for up to 1/1.7" sensors. The lens is all glass with <0.2% distortion, resulting in clear images with great performance over temperature.
Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.
Objektivmerkmale
10 MP+ 1/1,8″
Scharfe Bilder bei anspruchsvoller Pixelgröße von 1,4 µm
Ganz aus Glas
Gute Temperaturbeständigkeit
Tabelle mit optischen und mechanischen Spezifikationen
| Objektivparameter | Angaben zur Leistung |
|---|---|
| Artikelnummer | CIL052 |
| EFL | 5.2 |
| F# | 3.4 |
| Beschluss | 10MP+, 1.55um |
| Sichtfeld | 70° bei einem Bildkreis von 7,2 mm. Berechnen Sie das Sichtfeld für Ihren Sensor. |
| Bildkreis | 9,0 mm (Konstruktionswert), maximal 9,2 mm |
| Verzerrung | -0,1 % Rectilin. @7,2 mm |
| Gewicht | 13.1g |
| IR-Sperrfilter | Optional |
| Bauwesen | 9G |
| Polizeichef Ray Angle | 12° bei 8,9 mm Bildkreis |
Tabelle zur mechanischen Kompatibilität der Kameras*
| Kamera/Halterung | Kompatibilität |
|---|---|
| Commonlands CLA024 | CLA024 |
| e-con Systems S-Mount | 12–15 mm hohe Halterung |
| D3 Engineering | Ja |
| iDS XLS | Nein |
| Allied Vision | Ja |
| Basler Dart | Ja |
| The Imaging Source M12 | Ja |
| Raspberry Pi HQ M12 | Nein |
*Gilt nur für die mechanische Kompatibilität, vorausgesetzt, es handelt sich um die vom Kamerahersteller bereitgestellte Standard-Objektivfassung M12x0,5. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Welche Sensoren sind mit dem verzerrungsarmen M12-Objektiv CIL052 kompatibel?
Das CIL052 ist für 1/1,8-Zoll-Sensoren mit einer Auflösung von 16 MP+ und einem Pixelabstand von 1,4 µm geeignet. Der AR2020 von ON Semiconductor passt direkt, und der Bildkreis von 9,0 mm deckt auch 1/2-Zoll-Sensoren mit dem vollen Sichtfeld von 70° ab.
Wie gering ist die Verzerrung des CIL052?
Die geradlinige Verzeichnung beträgt beim Bildkreis von 7,2 mm -0,1 %. Dieser Wert ist niedrig genug für Maßmessungen, das Scannen von Barcodes und die maschinelle Bildverarbeitung ohne softwaregestützte Korrektur.
Über welche Filteroptionen verfügt das Modell CIL052?
Commonlands bietet vier Varianten an: CIL052-F3.4-M12A650 mit 650-nm-IRC, CIL052-F3.4-M12ABP850 mit 850-nm-Bandpassfilter für NIR, CIL052-F3.4-M12ANIR ohne Filter und CIL052-F3.4-M12B650 mit einem Gehäuse in Schutzart IP und 650-nm-IRC.
Welcher Linsenhalter ist mit dem CIL052 kompatibel?
Die Commonlands CLA024 ist eine kompatible Halterung, aber auch andere Halterungen funktionieren. Für die Platinen von e-con Systems ist eine 12–15 mm hohe Halterung erforderlich; außerdem sind Kameras von Allied Vision, Basler Dart, D3 Engineering und The Imaging Source M12 kompatibel.
Wird das Objektiv CIL052 M12 noch am selben Tag aus den USA versandt?
Ja, Commonlands versendet vorrätige M12-Objektive noch am selben Tag aus San Diego, Kalifornien, sofern die Bestellung vor 12 Uhr PST eingegangen ist.
Ist das Modell CIL052 in einer IP67-Ausführung erhältlich?
Ja, das Modell CIL052-F3.4-M12B650 ist mit einem M12B-Stecker mit IP-Schutzart erhältlich. Die Variante M12A verfügt über keine IP-Schutzart.
