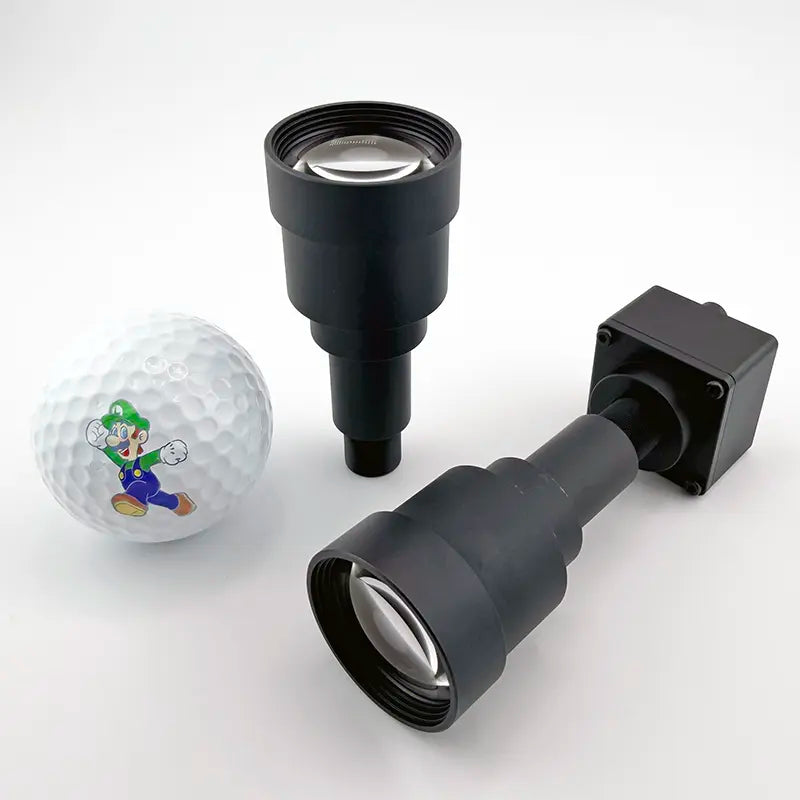

100-mm-M12-Objektiv für bis zu 12 MP (1/1,7") oder 10 MP (2/3")
100-mm-M12-Teleobjektiv
Das CIL100 ist ein 100-mm-M12-Objektiv mit einer Lichtstärke von F/3,6 und gehört zu den Objektiven mit der größten Brennweite unter den 100-mm-M12-Objektiven auf dem Markt. Dank seiner großen Brennweite eignet sich dieses Objektiv hervorragend für Überwachungsanwendungen über große Entfernungen.
Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.
Tabelle mit optischen und mechanischen Spezifikationen
| Objektivparameter | Angaben zur Leistung |
|---|---|
| Artikelnummer | CIL100 |
| EFL | 100.0 |
| F# | 3.6 |
| Beschluss | 12MP, 1.85um |
| Sichtfeld | 5° bei 8,8 mm Bildkreis. Berechnen Sie das Sichtfeld für Ihren Sensor. |
| Bildkreis | 11 mm |
| Verzerrung | -0.001 |
| Gewicht | 6.7g |
| IR-Sperrfilter | Artikelnummer mit: CIL100-F3.6-M12A650 Artikelnummer ohne: CIL100-F3.6-M12ANIR |
| Bauwesen | Ganz aus Glas, Metall |
Mechanische Varianten
| Variante | Beschreibung |
|---|---|
| M12A | Keine Schutzart, BBAR auf Linse 1, Oberfläche 1, AL6061-Kappe + -Tubus |
Mechanischer Aufbau
Tabelle zur mechanischen Kompatibilität der Kameras*
| Kamera/Halterung | Kompatibilität |
|---|---|
| Commonlands CLA024 | CLA024 |
| e-con Systems S-Mount | Inklusive Al6061-Linsenhalterung |
| Allied Vision Alvium S-Mount | Ja |
| FLIR Blackfly S-Platine | Ja |
| iDS uEye LE | Ja |
| The Imaging Source M12 | Ja |
| Basler Dart S-Mount | Ja |
*Gilt nur für die mechanische Kompatibilität, vorausgesetzt, es handelt sich um die vom Kamerahersteller bereitgestellte Standard-Objektivfassung M12x0,5. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Welche Sensoren unterstützt das CIL100-Objektiv (100 mm, M12)?
Das CIL100 eignet sich für Sensoren mit einer Größe von bis zu 1/1,7 Zoll oder 2/3 Zoll und bietet eine Auflösung von 12 MP bei einem Pixelabstand von 1,85 μm. Der angegebene Bildkreis beträgt 11 mm.
Welche Artikelnummern gibt es für den CIL100?
Auf der Seite sind das Modell CIL100-F3.6-M12A650 mit einem 650-nm-IRC-Filter und das Modell CIL100-F3.6-M12ANIR ohne Filter aufgeführt. Bei beiden handelt es sich um F/3,6-M12A-Varianten.
Wie groß ist das Sichtfeld des CIL100?
Das CIL100 bietet bei einer Bildhöhe von 8,8 mm ein Sichtfeld von 5°. Es handelt sich um ein M12-Teleobjektiv mit engem Sichtfeld und nicht um ein Allzweck-Leiterplattenobjektiv.
Ist der CIL100 wasserdicht?
Nein. Die Variante M12A ist ohne Schutzart aufgeführt. Verwenden Sie sie in einem geschützten Kameragehäuse, wenn das System Feuchtigkeit oder Staub ausgesetzt ist.
Welche Kamerahalterungen sind mit dem CIL100 kompatibel?
Die Commonlands CLA024-Halterung ist eine kompatible Halterung. Auf der Seite sind außerdem die Kompatibilität mit dem e-con Systems S-Mount mit der mitgelieferten AL6061-Halterung, Allied Vision Alvium, FLIR Blackfly S Board, iDS uEye LE, The Imaging Source M12 und Basler Dart S-Mount aufgeführt.
Wird der CIL100 noch am selben Tag aus den USA versandt?
Ja. Bestellungen von vorrätigen Artikeln, die vor 12 Uhr PST eingehen, werden noch am selben Tag vom Commonlands-Lager in San Diego versandt.
