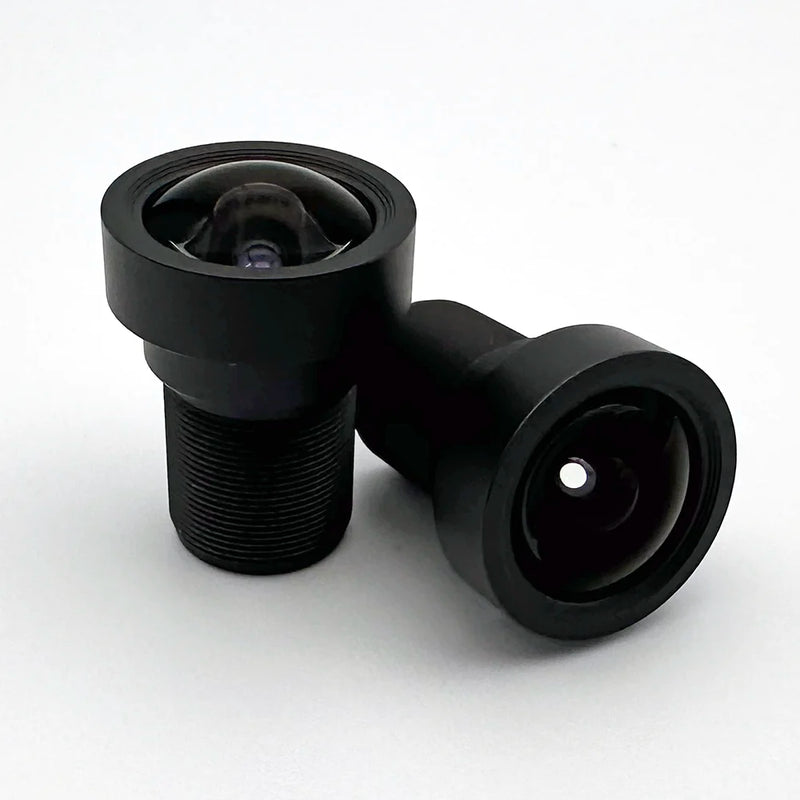

2.8mm Molded Glass Asphere Low Distortion Lens for up to 1/2.5" sensors such as IMX577
Vollglas-Objektiv mit geringer Verzerrung, 2,8 mm, M12-Anschluss
Das CIL093 ist ein 2,8-mm-Weitwinkelobjektiv mit geringer Verzerrung im M12-Format, das für 1/2,5-Zoll-Sensoren mit bis zu 5 MP geeignet ist. Das Objektiv zeichnet sich durch eine hervorragende thermische Stabilität aus und eignet sich besonders gut für Computer-Vision-Anwendungen im Außenbereich mit großem Sichtfeld. Diese Leistungskombination wird durch den Einsatz von asphärischen Hochleistungsglaselementen ermöglicht.
Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.
Objektivmerkmale
NIR-korrigiert
Gute Leistung sowohl im RGB- als auch im NIR-Bereich.
Ganz aus Glas
Geformte Glasasphären für hervorragende thermische Stabilität.
Weitwinkel-Sichtfeld
Erzielen Sie ein breites horizontales Sichtfeld (HFoV) von 100° bei Sensoren vom Typ 1/2,5″.
Tabelle mit optischen und mechanischen Spezifikationen
| Objektivparameter | Angaben zur Leistung |
|---|---|
| Artikelnummer | CIL093 |
| EFL | 2.8 |
| F# | 2.4 |
| Beschluss | 5MP, 2.2um |
| Sichtfeld | 112° bei 7,6 mm. Berechnen Sie das Sichtfeld für Ihren Sensor |
| Bildkreis | 7,6 mm |
| Verzerrung | -3 % Fernsehen |
| Gewicht | 9.1g |
| IR-Sperrfilter | Teilenummer mit: CIL093-F2.4-M12A650 Teilenummer ohne: CIL093-F2.4-M12ANIR |
| Bauwesen | 7G+2MG, AL6061 |
Mechanische Varianten
| Variante | Beschreibung |
|---|---|
| M12A | Keine Schutzart, BBAR auf Linse 1, Oberfläche 1, AL6061-Kappe + -Tubus |
Mechanischer Aufbau
Tabelle zur mechanischen Kompatibilität der Kameras*
| Kamera/Halterung | Kompatibilität |
|---|---|
| Commonlands CLA018 | CLA018 |
| e-con Systems S-Mount | Halter, 9 mm bis 13 mm hoch |
| Allied Vision Alvium S-Mount | Ja |
| FLIR Blackfly S-Platine | Ja |
| iDS uEye LE | Rev1.1: Ja, Rev1.2: Es muss eine PN mit der Endung C-NO verwendet werden |
| The Imaging Source M12 | Ja |
| Basler Dart S-Mount | Ja |
*Gilt nur für die mechanische Kompatibilität, vorausgesetzt, es handelt sich um die vom Kamerahersteller bereitgestellte Standard-Objektivfassung M12x0,5. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Welche Sensoren unterstützt das CIL093-Objektiv mit 2,8 mm und M12-Anschluss?
Der CIL093 unterstützt 1/2,5-Zoll-Sensoren mit einer Auflösung von 5 MP bei einem Pixelabstand von 2,2 μm, darunter auch den Sony IMX577. Sein Bildkreis von 7,6 mm deckt die gesamte Diagonale des 1/2,5-Zoll-Sensors ab.
Warum werden beim CIL093 geformte Glas-Asphären verwendet?
Dank der geformten Glas-Asphären kann das CIL093 den Fokus über den gesamten Temperaturbereich hinweg konstanter halten als Linsen aus Kunststoff. Diese Vollglaskonstruktion bleibt bei Temperaturen von -20 °C bis 60 °C stabil, was bei Außenrobotern und Überwachungskameras von entscheidender Bedeutung ist.
Wie stark ist die Verzerrung beim CIL093?
Das CIL093 weist über den gesamten Bildkreis von 7,6 mm eine TV-Verzeichnung von -3 % auf. Das ist für ein 112-Grad-Weitwinkelobjektiv ein niedriger Wert, während viele konkurrierende 2,8-mm-M12-Objektive dieser Klasse stattdessen eine tonnenförmige Verzeichnung von 5–10 % aufweisen.
Ist der CIL093 NIR für Tag-/Nachtkameras korrigiert?
Ja. Das Modell CIL093 ist NIR-korrigiert, sodass sichtbare und nahinfrarote Wellenlängen gemeinsam scharfgestellt bleiben. Für Tag-Nacht-Systeme, die eine IR-Beleuchtung mit 850 nm oder 940 nm verwenden, sollten Sie das Modell CIL093-F2.4-M12ANIR bestellen.
Welche Kameras sind mit dem CIL093 2,8 mm M12-Objektiv kompatibel?
Das CIL093 ist kompatibel mit S-Mount-Platinen von e-con Systems, sowie mit Kameras von Allied Vision Alvium, FLIR Blackfly S, iDS uEye LE, The Imaging Source M12 und Basler Dart. Der Commonlands CLA018-Objektivhalter ist die Standardhalterung, und für die iDS uEye Rev1.2 ist eine Teilenummer erforderlich, die auf „C-NO“ endet.
Wird der CIL093 noch am selben Tag aus den USA versandt?
Ja. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag von unserem Lager in San Diego versandt. Wenden Sie sich bitte an engineering@commonlands.com, wenn Sie Mengenrabatte oder MTF-Testdaten für das CIL093 benötigen.
