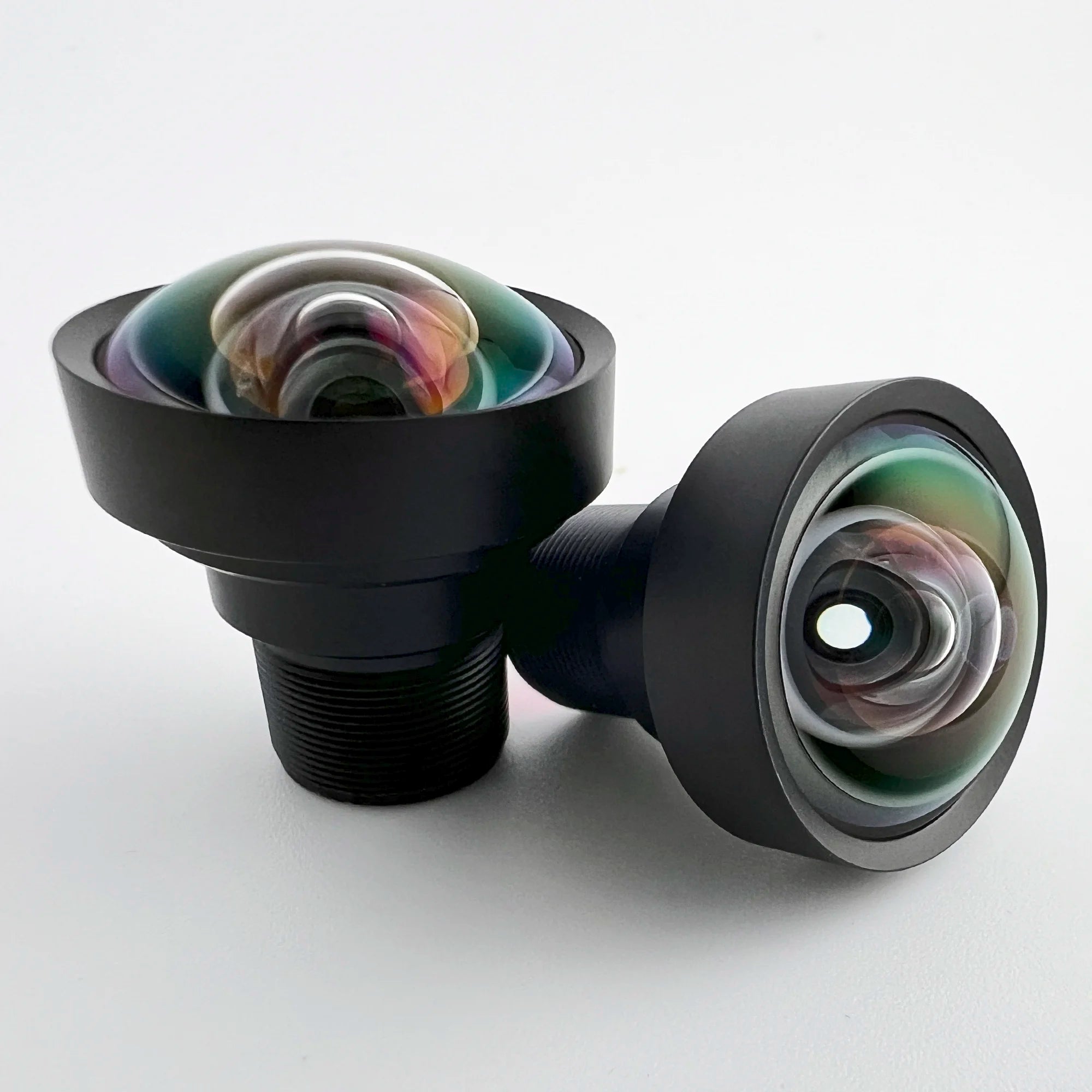

3-mm-Weitwinkelobjektiv ohne Verzerrung für Sensoren bis zu einer Größe von 1/1,7", wie z. B. AR0821 und IMX226
M12-Objektiv mit 3,0 mm Brennweite und geringer Verzerrung
Das CIL030 ist ein verzerrungsarmes 3-mm-M12-Objektiv, das bei 1/1,7-Zoll-Sensoren ein horizontales Sichtfeld von 115° bietet. Das Objektiv eignet sich für Formate bis zu 1/1,6 Zoll, wie beispielsweise AR0821 und IMX226. Die hohe Lichtstärke von F/2,1 in Kombination mit der geringen Verzerrung macht dieses Objektiv ideal für Anwendungen in der Robotik und der Bildverarbeitung.
Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.
Merkmale des Objektivs
Auflösung von 8 MP+
Gute MTF bis zu einem Bildkreis von 9,8 mm
Geringe Verzerrung
Verzerrungsarmes Weitwinkelobjektiv bis zum Format 1/1,7″.
Tabelle der optischen und mechanischen Spezifikationen
| Objektiv Parameter | Leistung Detail |
|---|---|
| Teil Nummer | CIL030 |
| EFL | 3.0 |
| F# | 2.1 |
| Auflösung | 8 MP, 2,1 µm |
| Sichtfeld | 115° bei 8,5 mm Bildkreis. Berechnen Sie das Sichtfeld für Ihren Sensor |
| Bildkreis | 8,8 mm |
| Verzerrung | -5,3 % Fernseher (4:3) |
| Gewicht | 12.7g |
| IR-Cut-Off-Filter | Teilenummer mit: CIL030-F2.1-M12A650 Teilenummer ohne: CIL030-F2.1-M12ANIR |
| Bauwesen | 4G4P, AL6061 |
Mechanische Varianten
| Variante | Beschreibung |
|---|---|
| M12A | Kein Schutz gegen Eindringen, BBAR auf Linse 1 Oberfläche 1, AL6061 Kappe+Trommel |
Mechanisches Layout
Tabelle zur mechanischen Kompatibilität der Kamera*
| Kamera/Mount | Kompatibilität |
|---|---|
| Commonlands CLA024 | CLA024 |
| e-con Systems S-Mount | 8 mm – 13 mm hoher Halter |
| Allied Vision Alvium S-Montage | Ja |
| FLIR Blackfly S Karte | Ja |
| iDS uEye LE | Rev1.1: Ja, Rev1.2: Muss die Artikelnummer mit der Endung C-NO verwenden |
| The Imaging Source M12 | Ja |
| Basler Dart S-Mount | Ja |
*Nur mechanische Kompatibilität, unter der Annahme, dass der Standard M12x0,5 Objektivanschluss vom Kamerahersteller bereitgestellt wird. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Welche Sensoren sind mit dem CIL030-Objektiv (3 mm, M12) kompatibel?
Der CIL030 unterstützt Sensoren mit einer Größe von bis zu 1/1,7″, darunter den AR0821 und den IMX226, und bietet eine Auflösung von 8 MP bei einem Pixelabstand von 2,1 μm. Der Bildkreis von 8,8 mm deckt diese Formate ab und sorgt für eine gute Ausleuchtung bis in die Ecken.
Wie stark ist die Verzeichnung beim Weitwinkelobjektiv CIL030?
Der CIL030 weist bei einem Seitenverhältnis von 4:3 eine TV-Verzerrung von -5,3 % auf. Das ist für viele Anwendungen im Bereich der Bildverarbeitung ausreichend, doch wenn die Aufgabe eine noch geringere Verzerrung erfordert, ist der CIL034 mit 3,2 mm die bessere Wahl.
Wie sieht der optische Aufbau des CIL030 aus?
Das CIL030 verfügt über eine 4G4P-Hybridkonstruktion mit vier Glas- und vier Kunststoffelementen in einem Gehäuse aus AL6061-Aluminium. Diese Kombination hält die Kosten niedrig und bietet dennoch eine Auflösung von 8 MP sowie eine gute MTF über den gesamten Bildkreis von 9,8 mm.
Welche Kameramodule sind mit dem CIL030 kompatibel?
Der CIL030 ist kompatibel mit Commonlands CLA024-Halterungen, e-con Systems-Platinen mit einer 8–13-mm-Halterung, Allied Vision Alvium, FLIR Blackfly S, iDS uEye LE, The Imaging Source M12 sowie Basler Dart S-Mount-Kameras.
Verfügt das Modell CIL030 über eine Option für einen IR-Sperrfilter?
Ja. Sie können das Modell CIL030-F2.1-M12A650 mit integriertem 650-nm-IR-Sperrfilter für die Tageslichtbildgebung oder das Modell CIL030-F2.1-M12ANIR ohne Filter für NIR-empfindliche oder multispektrale Anwendungen bestellen.
Wird das CIL030 3-mm-M12-Objektiv noch am selben Tag aus den USA versandt?
Ja. Commonlands versendet alle vorrätigen Linsen noch am selben Tag aus San Diego, Kalifornien, sofern die Bestellung vor 12 Uhr PST eingeht. Kontaktieren Sie uns für Mengenrabatte auf das Modell CIL030.
