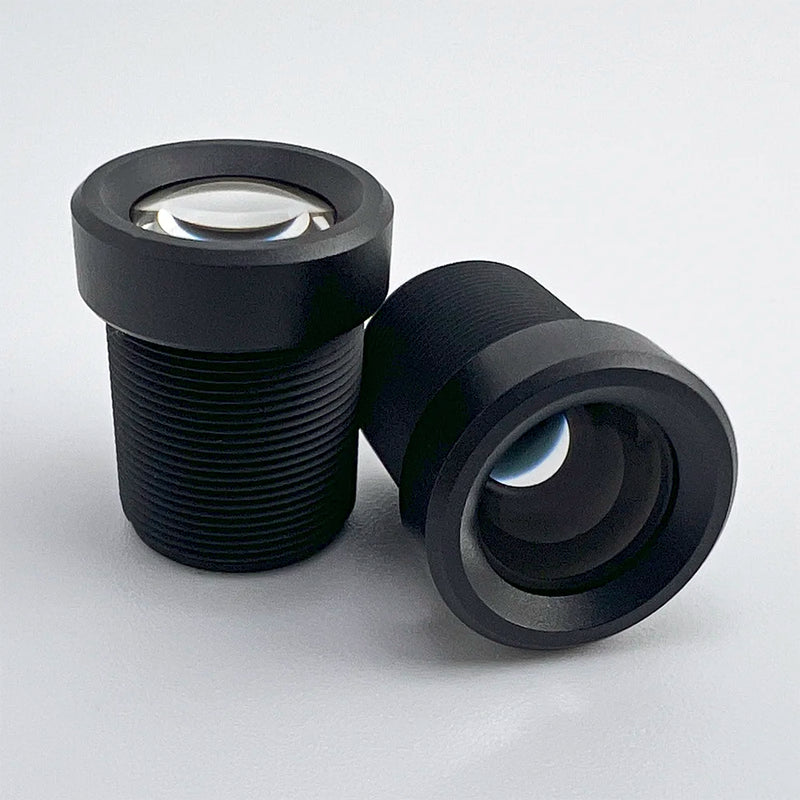

12-mm-M12-Objektiv für Sensoren bis zu 1/2,5", wie z. B. OX05B1S
IR-korrigiertes 12-mm-S-Mount-Objektiv, 5 MP
Das CIL123 ist ein preisgünstiges, IR-korrigiertes 12-mm-S-Mount-Objektiv für Sensoren bis zu 1/2,5" mit einer Auflösung von 3–5 MP.
Auf Lager – Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt
Merkmale des Objektivs
Ganz aus Glas Ganz aus Metall
Thermisch stabile Leistung für Außenanwendungen.
Hohe Auflösung
Geeignet für Sensoren mit bis zu 5 MP+ und einer Größe von 1/2,5 Zoll.
Tabelle der optischen und mechanischen Spezifikationen
| Objektiv Parameter | Leistung Detail |
|---|---|
| Teil Nummer | CIL123 |
| EFL | 12.5 |
| F# | 2.3 |
| Auflösung | 3–5 MP (2,2 µm) |
| Sichtfeld | 34° bei 7,2 mm – Berechne das Sichtfeld für deinen Sensor |
| Bildkreis | 7,2 mm |
| Verzerrung | -0,3 % F-θ |
| Gewicht | 5g |
| IR-Cut-Off-Filter | Teilenummer mit: CIL123-F2.3-M12A650 Teilenummer ohne: CIL123-F2.3-M12ANIR |
| Bauwesen | AL6061 |
Mechanisches Layout
Tabelle zur mechanischen Kompatibilität der Kamera*
| Kamera/Mount | Kompatibilität |
|---|---|
| Commonlands CLA018 | CLA018 |
| e-con Systems S-Mount | 10–13 mm hohe Halterung |
| Allied Vision Alvium S-Montage | Ja |
| FLIR Blackfly S Karte | Ja |
| iDS uEye LE | Rev1.1: Ja, Rev1.2: Ja |
| The Imaging Source M12 | Ja |
| Basler Dart S-Mount | Ja |
*Nur mechanische Kompatibilität, unter der Annahme, dass der Standard M12x0,5 Objektivanschluss vom Kamerahersteller bereitgestellt wird. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Welche Sensoren sind mit dem CIL123-Objektiv (12 mm, M12) kompatibel?
Der CIL123 ist für 1/2,5-Zoll-Sensoren mit einer Auflösung von 3–5 MP und einem Pixelabstand von 2,2 μm geeignet, darunter auch der OmniVision OX05B1S. Sein Bildkreis von 7,2 mm deckt Formate von 1/2,5 Zoll und kleiner ab.
Wie stark ist die Verzerrung beim CIL123?
Die CIL123 weist eine F-Theta-Verzeichnung von -0,3 % auf. Dieser Wert liegt so nahe an Null, dass gerade Linien bei vielen Anwendungen im Bereich der industriellen Bildverarbeitung und Überwachung klar und deutlich bleiben.
Ist der CIL123 IR für Tag-/Nachtkameras optimiert?
Ja. Die CIL123 ist IR-korrigiert, sodass sich die Wellenlängen im sichtbaren und nahen Infrarotbereich auf derselben Ebene fokussieren. Dadurch müssen Tag- und Nachtkameras bei einem Wechsel des Beleuchtungsmodus nicht mechanisch neu fokussiert werden.
Wie schneidet das CIL123 im Vergleich zum CIL122-Objektiv (12 mm) ab?
Das CIL123 deckt 1/2,5-Zoll-Sensoren bei einer Blende von F/2,3 für 29 $ ab. Das CIL122 deckt das größere 1/1,8-Zoll-Format bei einer Blende von F/2,0 und höherer Auflösung für 59 $ ab. Daher ist das CIL123 die sinnvollere Wahl, wenn Ihr Sensor kleiner ist und der Preis eine Rolle spielt.
Wird der CIL123 noch am selben Tag versandt?
Ja. Commonlands versendet vorrätige Gläser noch am selben Tag aus San Diego, Kalifornien, sofern die Bestellung vor 12 Uhr PST eingeht.
Welcher Objektivhalter passt zum CIL123 M12-Objektiv?
Der Commonlands CLA018-Halter ist eine kompatible Halterung für die CIL123; auch andere M12-Halterungen sind geeignet. Für Platinen von e-con Systems ist ein 10–13 mm hoher Halter erforderlich, während Kameras von FLIR, Allied Vision, iDS, The Imaging Source und Basler direkt mit der M12A-Halterung kompatibel sind.
