3mm M12 Lens for up to 1/2.5" Sensors such as ISX031 and AR0234

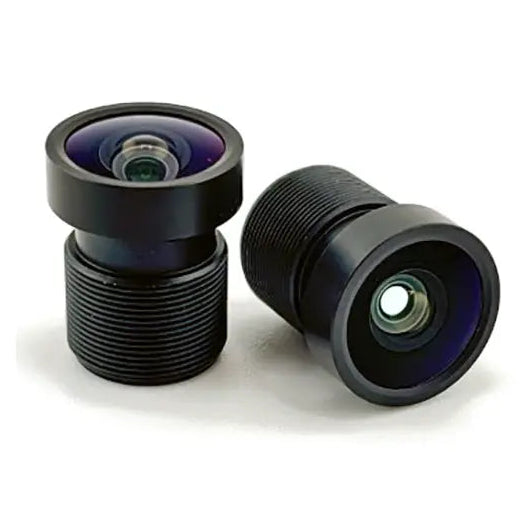

IP69K 3,3 mm M12-Objektiv
Das CIL384 ist ein M12-Objektiv in Automobilqualität gemäß IP69K für Sensoren mit bis zu 3 MP und einer Größe von 1/2,5". Dank seiner hohen Lichtstärke von F/1,6 eignet sich dieses Objektiv hervorragend für ADAS-Anwendungen.
Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.
Objektivmerkmale
Niedrige Blendenzahl
Vollglas- und Vollmetall-Design mit einer Blende von F/1,6 für hervorragende Leistung bei schlechten Lichtverhältnissen und hohe Bildraten.
Tabelle mit optischen und mechanischen Spezifikationen
| Objektivparameter | Angaben zur Leistung |
|---|---|
| Artikelnummer | CIL384 |
| EFL | 3.34 |
| F# | 1.6 |
| Beschluss | 2MP, 3.45um |
| Sichtfeld | 116° bei einem Bildkreis von 6,7 mm. Berechnen Sie das Sichtfeld für Ihren Sensor. |
| Bildkreis | 6,7 mm |
| Verzerrung | -36.0% |
| Gewicht | 5g |
| IR-Sperrfilter | Art.-Nr. mit: CIL384-F1.6-M12A650 Art.-Nr. ohne: CIL384-F1.6-M12ANIR |
| Bauwesen | 7G |
Mechanische Varianten
| Variante | Beschreibung |
|---|---|
| M12A | IP69K, BBAR auf Linse 1, Oberfläche 1, AL6061-Kappe + Gehäuse |
Mechanischer Aufbau
Tabelle zur mechanischen Kompatibilität der Kameras*
| Kamera/Halterung | Kompatibilität |
|---|---|
| Commonlands CLA019 | CLA019 |
| e-con Systems S-Mount | 10 mm – 12 mm hoher Halter |
| Allied Vision Alvium S-Mount | Ja |
| FLIR Blackfly S-Platine | Ja |
| iDS uEye LE | Rev1.1: Ja, Rev1.2: Ja |
| The Imaging Source M12 | Ja |
| Basler Dart S-Mount | Ja |
*Gilt nur für die mechanische Kompatibilität, vorausgesetzt, es handelt sich um die vom Kamerahersteller bereitgestellte Standard-Objektivfassung M12x0,5. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Welche Sensoren unterstützt das CIL384-Objektiv (3 mm, M12)?
Die CIL384 ist für 1/2,5-Zoll-Sensoren ausgelegt, darunter den Sony ISX031 und den ON Semiconductor AR0234. Sie bietet eine Auflösung von 2 MP bei einem Pixelabstand von 3,45 μm über einen Bildkreis von 6,7 mm.
Ist der CIL384 für den Einsatz im Außenbereich von Kraftfahrzeugen gemäß Schutzklasse IP69K zugelassen?
Ja. Der CIL384 verfügt über die Schutzart IP69K und ein abgedichtetes Gehäuse aus Glas und Metall, das für Hochdruckreinigung, Staubschutz und Temperaturwechsel im Automobilbereich ausgelegt ist.
Wie hoch ist die Verzerrung des CIL384 bei -36 %?
Die tonnenförmige Verzerrung von -36 % ist zwar erheblich, für ein Automobil-Weitwinkelobjektiv der 3-mm-Klasse jedoch normal. Surround-View- und ADAS-Systeme korrigieren diese Verzerrung in der Regel softwaremäßig. Wenn Ihnen eine geringere Verzerrung wichtiger ist als der Erfassungsbereich, sollten Sie sich die Modelle CIL329 oder CIL327 ansehen.
Welche Kameras sind mechanisch mit dem CIL384 kompatibel?
Die Kameras FLIR Blackfly S, Allied Vision Alvium, iDS uEye LE, The Imaging Source M12 und Basler Dart mit S-Mount lassen sich alle direkt am CIL384 befestigen. Sie sind mit der Commonlands CLA019-Halterung und anderen kompatiblen Halterungen kompatibel.
Wird der CIL384 noch am selben Tag aus den USA versandt?
Ja. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag vom Lager in San Diego versandt. Wenden Sie sich an Commonlands, um die Produktionspreise zu erfahren.
Kann der CIL384 für ADAS-Kamerasysteme mit Rundumsicht verwendet werden?
Ja. Dank des Sichtfelds von 116°, der Schutzart IP69K, der Blende von F/1,6 und der Kompatibilität mit den Sensoren ISX031 oder AR0234 eignet sich die CIL384 hervorragend für Surround-View-, Einparkhilfe- und Rückfahrkameramodule.
