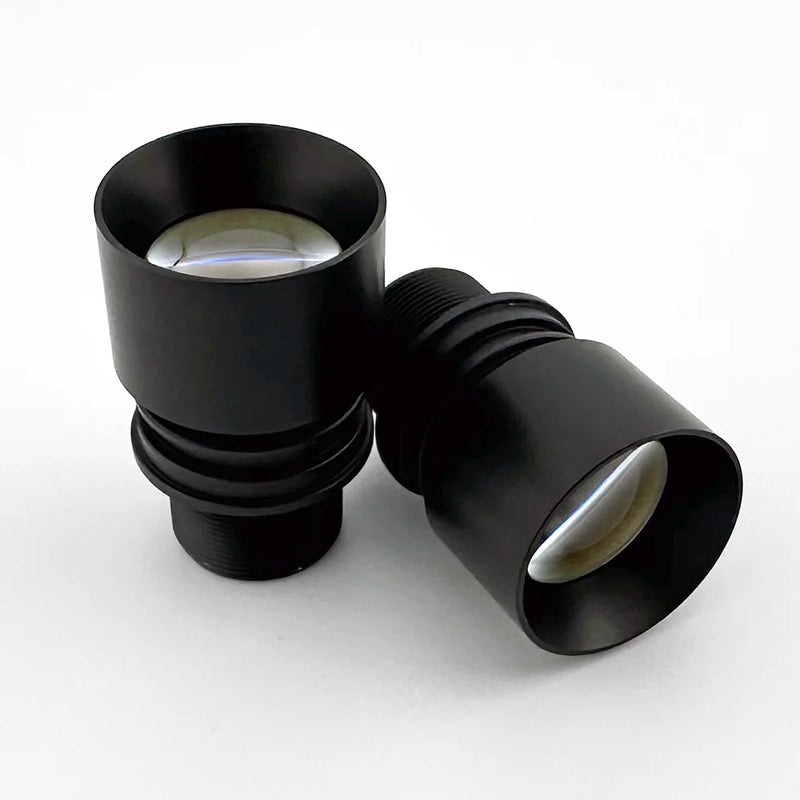

19mm M12 Lens IP69K rated | 19mm S-Mount Lens for up to 1.3MP like AR0234
IP69K 19-mm-M12-Objektiv
Das CIL190 ist ein schutzgedichtetes 19-mm-M12-Objektiv für Sensoren mit einer Größe von bis zu 1/2,6" und einer Auflösung von 1–2 MP sowie einem Pixelabstand von 3 µm bis 3,75 µm. Dank der Schutzart IP69K, der Vollglaskonstruktion und des guten Streulichtverhaltens eignet es sich ideal für ADAS-Anwendungen.
In stock. Orders before 12 PM PT ship same day
Objektivmerkmale
Thermisch stabil
Ganzglas-Konstruktion Ganzmetall-Konstruktion
Schnelle Blende F/1,6
Ideal für Anwendungen in der Automobilindustrie
Tabelle mit optischen und mechanischen Spezifikationen
| Objektivparameter | Angaben zur Leistung |
|---|---|
| Artikelnummer | CIL190 |
| EFL | 19.0 |
| F# | 1.6 |
| Sichtfeld | 20° bei 6,7 mm. Berechnen Sie das Sichtfeld für Ihren Sensor. |
| Bildkreis | 6,7 mm (Spezifikation), maximal 8,1 mm |
| Verzerrung | -0,7 % Fernsehen |
| Gewicht | 12g |
| IR-Sperrfilter | Art.-Nr. mit: CIL190-F1.6-M12A650 Art.-Nr. ohne: CIL190-F1.6-M12ANIR |
| Bauwesen | 4G, AL6061 |
Mechanische Varianten
| Variante | Beschreibung |
|---|---|
| M12A | IP69K, BBAR auf Linse 1, Oberfläche 1, AL6061-Kappe + Gehäuse |
Mechanischer Aufbau
Tabelle zur mechanischen Kompatibilität der Kameras*
| Kamera/Halterung | Kompatibilität |
|---|---|
| Commonlands CLA018 | CLA018 |
| e-con Systems S-Mount | Halter, 9 mm bis 13 mm hoch |
| Allied Vision Alvium S-Mount | Ja |
| FLIR Blackfly S-Platine | Ja |
| iDS uEye LE | Rev1.1: Ja, Rev1.2: Es muss eine PN mit der Endung C-NO verwendet werden |
| The Imaging Source M12 | Ja |
| D3-Kameramodule | Kontaktieren Sie D3 Engineering |
*Gilt nur für die mechanische Kompatibilität, vorausgesetzt, es handelt sich um die vom Kamerahersteller bereitgestellte Standard-Objektivfassung M12x0,5. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Welche Sensoren unterstützt das CIL190-Objektiv (19 mm, M12)?
Das CIL190 ist für 1/2,6-Zoll-Sensoren mit bis zu 1,3 MP und einem Pixelabstand von 3 μm bis 3,75 μm geeignet, darunter auch der AR0234 von ON Semiconductor. Sein auf 6,7 mm ausgelegter Bildkreis deckt das gesamte 1/2,6-Zoll-Format ab.
Ist der CIL190 für den Einsatz im Automobilbereich wasserdicht?
Ja. Der CIL190 verfügt über die Schutzart IP69K und hält somit Hochdruck-Dampfreinigung, Untertauchen sowie den für Automobilkomponenten üblichen Thermoschocktests stand.
Wie hoch ist die Verzerrung beim CIL190?
Die CIL190 weist eine TV-Verzerrung von -0,7 % auf. Dieser Wert ist niedrig genug für die Spurerkennung, die Objekterkennung und andere nach vorne gerichtete ADAS-Kameras, bei denen die Geometrie nach wie vor eine Rolle spielt.
Welche Kameras sind mechanisch mit dem CIL190 kompatibel?
Das CIL190 ist kompatibel mit Modulen von e-con Systems, Allied Vision Alvium, FLIR Blackfly S, iDS uEye LE, The Imaging Source und D3 Engineering. Der Commonlands CLA018 18-mm-Objektivhalter sorgt für die richtige Einbauhöhe.
Wird der CIL190 noch am selben Tag aus den USA versandt?
Ja. Commonlands versendet vorrätige Gläser noch am selben Tag aus San Diego, Kalifornien, sofern die Bestellung vor 12 Uhr PST eingegangen ist.
Kann ich die CIL190 ohne IR-Filter für Nachtsicht erhalten?
Ja. Sie können das Modell CIL190-F1.6-M12ANIR bestellen, wenn Sie die Version ohne IR-Sperrfilter benötigen. Diese Version ist die richtige Wahl für NIR-Beleuchtungs- und Nachtsichtsysteme, die mit IR-LEDs arbeiten.
