2,1 mm 150°-Weitwinkelobjektiv für 1/2,5-Sensoren

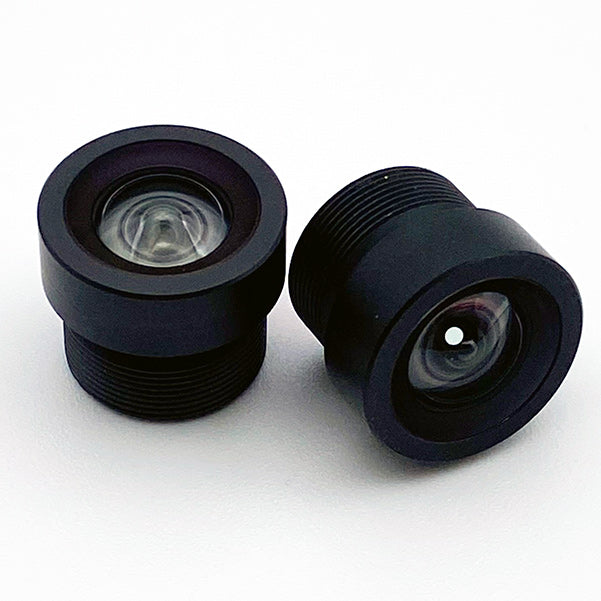

CIL821 is a short wide-angle M12 lens with a 2.1mm effective focal length, 150° field of view at a 6.7mm image circle, and F/2.4 aperture. It is built around a 1/2.5" format, uses a 6.5mm image circle, and supports 6-8MP sensors with 1.85μm pixels. That makes it a clean fit for compact 4K-class embedded cameras that do not have room for a long optical stack.

Das Objektiv verfügt über eine Hybridkonstruktion aus Glas und Kunststoff in einem Aluminiumgehäuse und wiegt nur 4,0 g. Dieses geringe Gewicht ist von Vorteil, wenn die Steifigkeit der Halterung, Vibrationen und das Baugrößenvolumen echte Einschränkungen darstellen und nicht nur nachträgliche Überlegungen sind. Entscheiden Sie sich für dieses Objektiv, wenn die Einbaulänge ebenso wichtig ist wie der Bildwinkel.

Der Nachteil ist die Verzerrung. Das Objektiv weist bei 6,7 mm eine Verzerrung von -19 % TV auf, daher ist es nicht die richtige Wahl für Messungen mit geringer Verzerrung oder für die Barcode-Erfassung. Es eignet sich viel besser für Türklingelkameras, Sicherheitsmodule und andere Systeme, bei denen ein möglichst großer Erfassungsbereich wichtiger ist als die Beibehaltung gerader Linien.

Es werden zwei mechanische Varianten aufgeführt. Die M12B-Version verfügt über keine Schutzart, während die M12C-Version eine geklebte IP67-Konstruktion aufweist. Wenn die Kamera Witterungseinflüssen oder einer Hochdruckreinigung ausgesetzt ist, ist die abgedichtete Version die sicherere Wahl. Befindet sich das Objektiv in einem abgedichteten Gehäuse, kann die Ausführung ohne Schutzart ausreichend sein.
