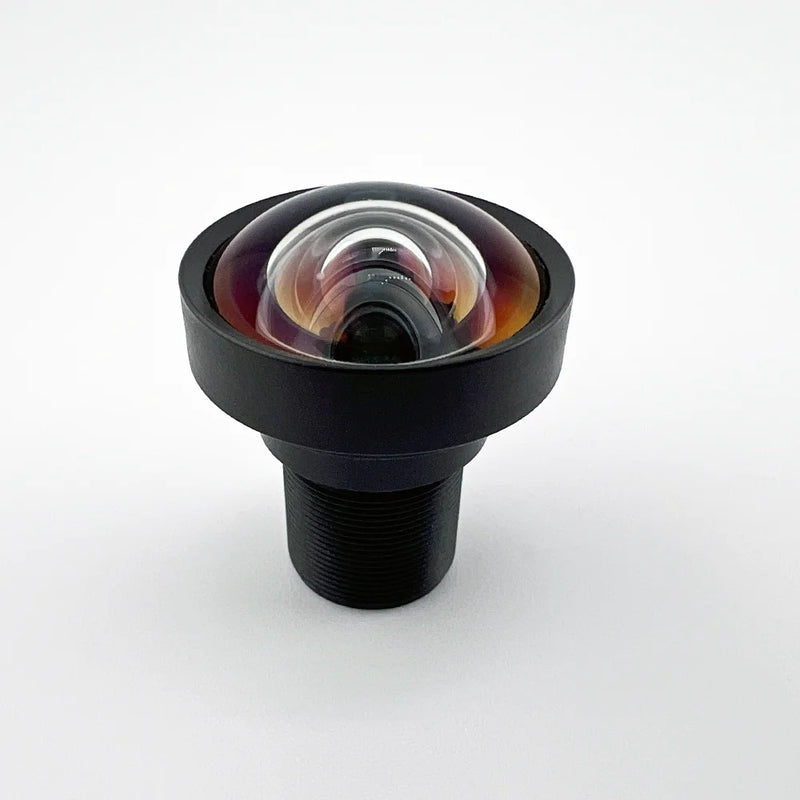

No Distortion 4mm M12 Lens for up to 6MP 1/1.7" such as IMX678 and IMX334
Verzerrungsfreies 4,2-mm-M12-Objektiv
Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.
Objektivmerkmale
Großformat
Bildkreis von 8,8 mm für 1/1,7″+-Sensoren
Tabelle mit optischen und mechanischen Spezifikationen
| Objektivparameter | Angaben zur Leistung |
|---|---|
| Artikelnummer | CIL042 |
| EFL | 4.2 |
| F# | 1.9 |
| Beschluss | F/1.9: 5-6MP, 3um F/2.6: 8MP, 2um |
| Sichtfeld | 97° bei einem Bildkreis von 9,3 mm. Berechnen Sie das Sichtfeld für Ihren Sensor |
| Bildkreis | 8,8 mm (ausgelegt), max. 9,8 mm |
| Verzerrung | -0,7 % TV (4:3) bei 9,3 mm |
| Gewicht | 8.7g |
| IR-Sperrfilter | Art.-Nr. mit: CIL042-F1.9-M12A650 Art.-Nr. ohne: CIL042-F1.9-M12ANIR |
| Bauwesen | 4G4P |
Mechanische Varianten
| Variante | Beschreibung |
|---|---|
| M12A | Ohne Schutzart, BBAR auf Objektiv 1, Oberfläche 1, AL6061-Gehäuse |
Mechanischer Aufbau
Tabelle zur mechanischen Kompatibilität der Kameras*
| Kamera/Halterung | Kompatibilität |
|---|---|
| Commonlands CLA024 | CLA024 |
| e-con Systems S-Mount | M12-Halterung, 8 mm bis 13 mm hoch |
| Allied Vision Alvium S-Mount | Ja |
| FLIR Blackfly S-Platine | Ja |
| iDS uEye LE | Ja |
| The Imaging Source M12 | Rev1.1: Ja, Rev1.2: Es muss eine PN mit der Endung C-NO verwendet werden |
| Basler Dart S-Mount | Ja |
*Gilt nur für die mechanische Kompatibilität, vorausgesetzt, es handelt sich um die vom Kamerahersteller bereitgestellte Standard-Objektivfassung M12x0,5. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Welche Sensoren sind mit dem verzerrungsfreien 4-mm-M12-Objektiv CIL042 kompatibel?
Das CIL042 unterstützt 1/1,7-Zoll- und 1/1,6-Zoll-Sensoren, darunter den Sony IMX678, den Sony IMX334, den ON Semi AR0822 und den Sony IMX226. Sein Bildkreis von 8,8 mm (maximal 9,8 mm) deckt diese Formate mit ausreichendem Spielraum ab.
Wie stark ist die Verzeichnung beim CIL042 im Vergleich zu anderen 4-mm-M12-Objektiven?
Das CIL042 weist bei einem Bildkreis von 9,3 mm und einem Seitenverhältnis von 4:3 eine TV-Verzerrung von -0,7 % auf. Das liegt deutlich unter den 3–5 % Verzerrung, die man normalerweise bei 4-mm-M12-Objektiven beobachtet, sodass bei vielen Bildverarbeitungssystemen auf eine Korrektur verzichtet werden kann.
Welche Blendenoptionen stehen für das CIL042 zur Verfügung?
Das CIL042 ist in drei Versionen mit fester Blende erhältlich: F/1,9, F/2,6 und F/4,0. Wählen Sie F/1,9 für maximale Lichtstärke, F/2,6 für einen Mittelweg und F/4,0, wenn die Schärfentiefe wichtiger ist als die Lichtstärke. Sie können die verschiedenen Blendenwerte mit dem Schärfentiefenrechner von Commonlands vergleichen.
Ist das CIL042 mit FLIR Blackfly S-Kameras kompatibel?
Ja. Die CIL042 ist mechanisch kompatibel mit den Board-Level-Kameras der Serie FLIR Blackfly S, die mit Standard-M12x0,5-Anschlüssen ausgestattet sind. Sie passt außerdem zu den Kameras der Serien Allied Vision Alvium, iDS uEye LE, The Imaging Source M12 und Basler Dart S-Mount.
Wird das CIL042 4-mm-M12-Objektiv noch am selben Tag aus den USA versandt?
Ja. Alle vorrätigen CIL042-Varianten werden noch am selben Tag aus San Diego, Kalifornien, versandt, sofern Sie die Bestellung vor 12 Uhr PST aufgeben. Commonlands hat derzeit in den USA mehr als 400 Einheiten aller Varianten auf Lager.
Wie groß ist der Bildkreis des CIL042 und deckt er 1/1,6-Zoll-Sensoren ab?
Die CIL042 verfügt über einen ausgelegten Bildkreis von 8,8 mm und einen maximalen Bildkreis von 9,8 mm. Dieser Bildkreis deckt 1/1,7-Zoll-Sensoren vollständig ab und reicht auch bis zu 1/1,6-Zoll-Formaten wie dem AR0822 und dem IMX226. Das Sichtfeld können Sie mit dem Sichtfeldrechner von Commonlands berechnen.
