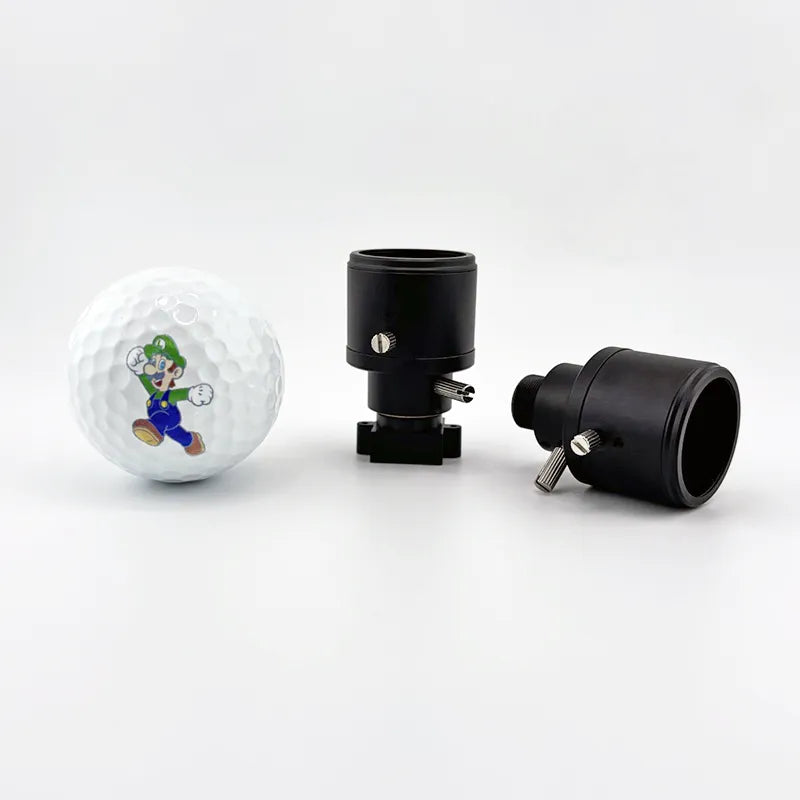

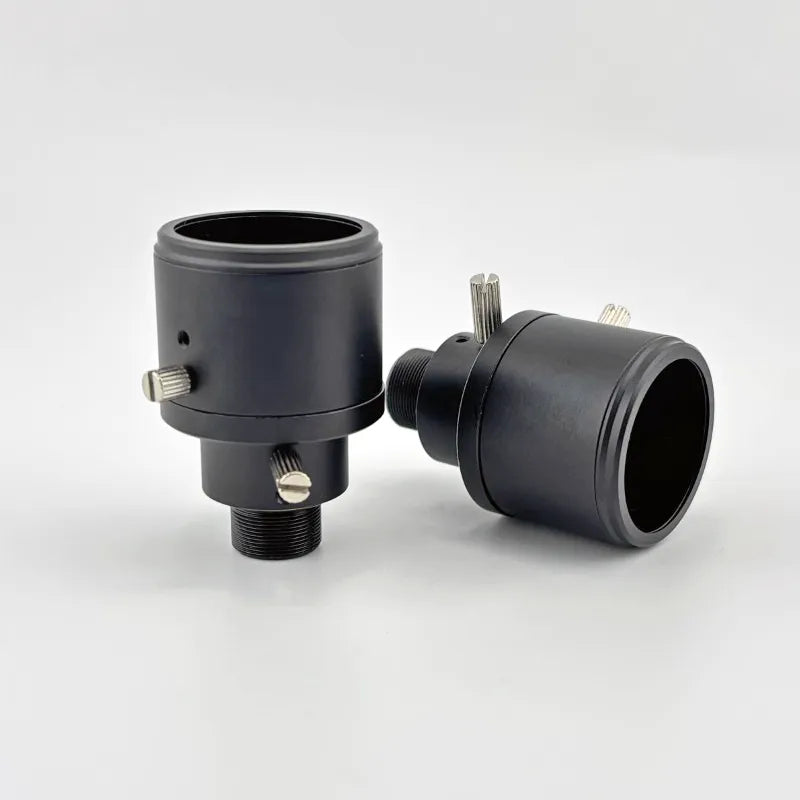

4 mm–9 mm M12-Zoomobjektiv für Sensoren bis zu 1/2,7"
4–9 mm M12-Zoomobjektiv
Das CIL436 ist ein M12-Weitwinkelzoomobjektiv mit einem optischen Zoom von ca. 2,5- bis 3-fach. Das Objektiv eignet sich für Sensoren mit bis zu 3 MP und einer Größe von 1/2,7".
Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.
Merkmale des Objektivs
Einstellbarer Fokus
Befestigen Sie zuerst das Objektiv und stellen Sie den Fokus erst danach ein.
Tabelle der optischen und mechanischen Spezifikationen
| Objektiv Parameter | Leistung Detail |
|---|---|
| Teil Nummer | CIL436 |
| F# | 1.9, 3.0 |
| Auflösung | 2 MP (3 µm) |
| Sichtfeld | 141° @ 6.6mm image circle. Calculate FoV for your sensor |
| Bildkreis | 6,7 mm |
| Verzerrung | -65 % bei „Wide“ |
| Gewicht | 30g |
| IR-Cut-Off-Filter | Teilenummer mit: CIL436-F2.0-M12A650 Teilenummer ohne: CIL436-F2.0-M12ANIR |
| Bauwesen | Glas |
Mechanische Varianten
| Variante | Beschreibung |
|---|---|
| M12A | BBAR auf Linse 1, Oberfläche 1, AL6061-Kappe + Zylinder |
Mechanisches Layout
Tabelle zur mechanischen Kompatibilität der Kamera*
| Kamera/Mount | Kompatibilität |
|---|---|
| Commonlands CLA019 | CLA019 |
| e-con Systems S-Mount | 10 mm – 12 mm hoher Halter |
| Allied Vision Alvium S-Montage | Ja |
| FLIR Blackfly S Karte | Ja |
| iDS uEye LE | Erkundigen Sie sich bei IDS |
| The Imaging Source M12 | Ja |
| Basler Dart S-Mount | Ja |
*Nur mechanische Kompatibilität, unter der Annahme, dass der Standard M12x0,5 Objektivanschluss vom Kamerahersteller bereitgestellt wird. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Welche Sensoren unterstützt das CIL436-Zoomobjektiv mit M12-Anschluss?
Der CIL436 deckt 1/2,7-Zoll-Sensoren mit bis zu 2 MP und einem Pixelabstand von 3 μm ab und projiziert einen Bildkreis von 6,7 mm. Das ist die Sensorklasse, auf die er ausgelegt ist.
Welchen Zoombereich bietet das CIL436?
Das Objektiv bietet einen optischen Zoom von etwa 2,5- bis 3-fach von 4 mm bis 9 mm EFL. Bei 4 mm erreicht es ein Sichtfeld von 141° und verengt sich dann bei 9 mm auf ein normales Sichtfeld.
Ist der CIL436 mit FLIR Blackfly S-Kameras kompatibel?
Ja. Der CIL436 ist mechanisch kompatibel mit den Kameras FLIR Blackfly S, Allied Vision Alvium S-Mount, The Imaging Source M12 und Basler Dart S-Mount.
Wie hoch ist die Verzerrung beim CIL436 im Weitwinkelbereich?
Bei einer Brennweite von 4 mm weist das Objektiv eine Verzeichnung von -65 % auf. Das ist sehr viel; daher ist ein Objektiv mit fester Brennweite und geringer Verzeichnung die bessere Wahl, wenn die Geometrie im Weitwinkelbereich eine Rolle spielt.
Ist der CIL436 mit einem IR-Sperrfilter ausgestattet?
Ja. Sie können das Modell CIL436-F2.0-M12A650 mit einem 650-nm-IRC-Filter oder das Modell CIL436-F2.0-M12ANIR ohne Filter für den Einsatz im NIR-Bereich oder im Dualband-Betrieb bestellen.
Wird das CIL436 M12-Zoomobjektiv aus den USA versandt?
Ja. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag vom Lager in San Diego versandt.
