M12-Varioobjektiv für Sensoren bis zu 1/2,7"
6 mm–42 mm M12-Zoomobjektiv

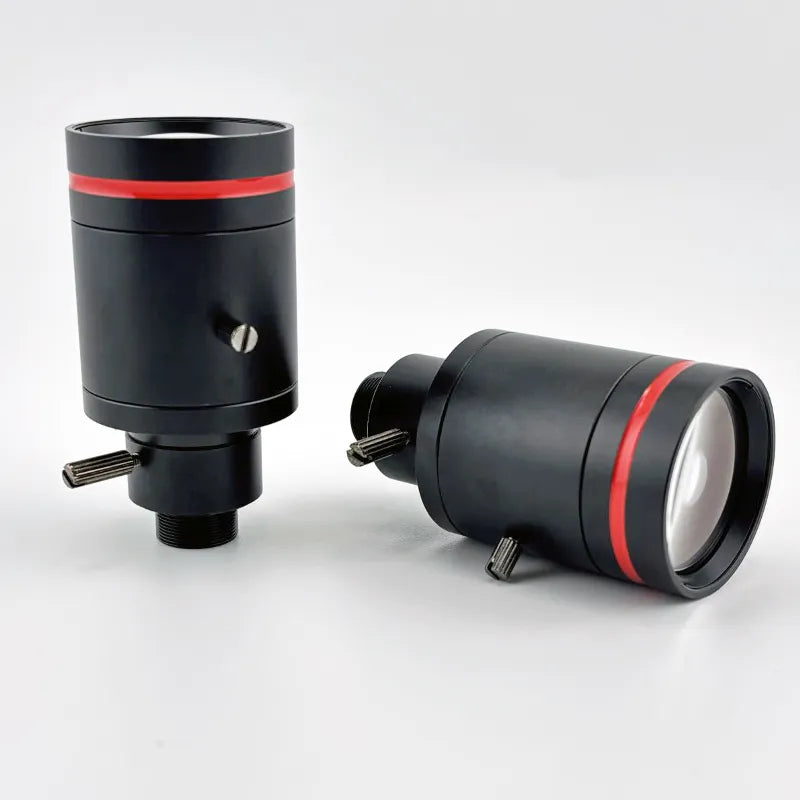

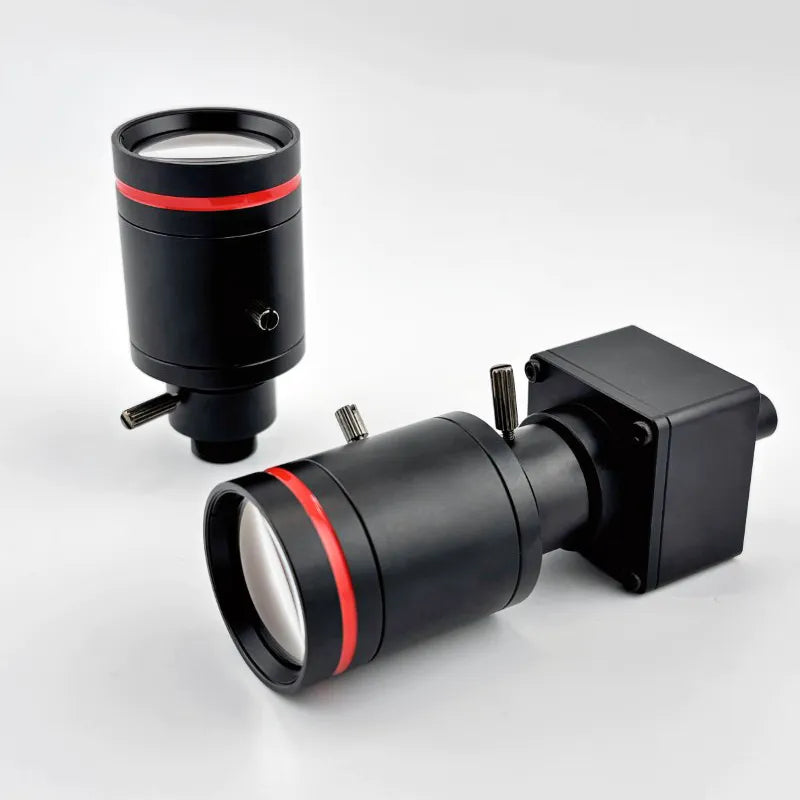

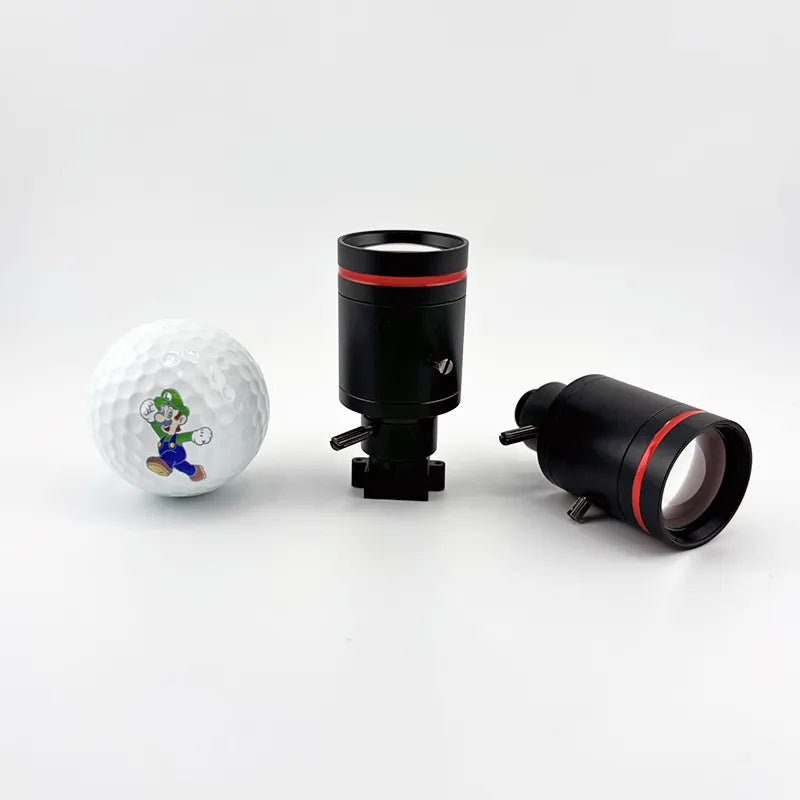

Das CIL461 ist ein M12-Objektiv mit 7-fachem optischen Zoom für Kameras mit bis zu 3 MP und einem 1/2,7-Zoll-Sensor. Das Objektiv hat eine Brennweite von 6 mm bis 42 mm und ermöglicht so einen echten optischen Zoom mit festem Fokus. Kontaktieren Sie uns, wenn Sie eine motorisierte Version benötigen.
Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.
Merkmale des Objektivs
Einstellbarer Fokus
Fokus nach dem Einkleben einstellen
Tabelle der optischen und mechanischen Spezifikationen
| Objektiv Parameter | Leistung Detail |
|---|---|
| Teil Nummer | CIL461 |
| F# | 2.5 |
| Auflösung | 2 MP, 3 µm |
| Sichtfeld | 62° bei einem Bildkreis von 6,6 mm. Berechnen Sie das Sichtfeld für Ihren Sensor |
| Bildkreis | 6,6 mm |
| Verzerrung | -10 % F-Θ |
| Gewicht | 57g |
| IR-Cut-Off-Filter | Artikelnummer ohne: CIL461-F2.3-M12ANIR |
| Bauwesen | 7G |
Mechanische Varianten
| Variante | Beschreibung |
|---|---|
| M12A | IP69K, BBAR auf Linse 1, Oberfläche 1, AL6061-Kappe + Gehäuse |
Mechanisches Layout
Tabelle zur mechanischen Kompatibilität der Kamera*
| Kamera/Mount | Kompatibilität |
|---|---|
| Commonlands CLA019 | CLA019 |
| e-con Systems S-Mount | 8 mm – 10 mm hoher Halter |
| Allied Vision Alvium S-Montage | Nein |
| FLIR Blackfly S Karte | Nein |
| iDS uEye LE | Rev1.1: Nein, Rev1.2: Nein |
| The Imaging Source M12 | Nein |
| Basler Dart S-Mount | Kontaktieren Sie Basler |
*Nur mechanische Kompatibilität, unter der Annahme, dass der Standard M12x0,5 Objektivanschluss vom Kamerahersteller bereitgestellt wird. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Welche Sensoren sind mit dem CIL461-Objektiv mit variablem Brennweitenbereich und M12-Anschluss kompatibel?
Das CIL461 unterstützt 1/2,7-Zoll-Sensoren mit bis zu 2 MP und einem Pixelabstand von 3 μm. Es deckt einen Bildkreis von 6,6 mm über den gesamten Zoombereich von 6 mm bis 42 mm ab.
Wie groß ist der optische Zoom des CIL461?
Das Objektiv bietet Ihnen einen 7-fachen optischen Zoom von 6 mm bis 42 mm (EFL). Dabei handelt es sich um einen echten optischen Zoom und nicht um einen digitalen Ausschnitt.
Ist das CIL461-Zoomobjektiv mit FLIR Blackfly S- oder Allied Vision Alvium-Kameras kompatibel?
Nein. Das CIL461-Objektiv ist zu groß für die direkte Montage auf FLIR Blackfly S-, Allied Vision Alvium- und iDS uEye LE-Platinen. Es ist mit den Standard-S-Mount-Halterungen von e-con Systems im Bereich von 8–10 mm sowie mit der Commonlands CLA019-Halterung kompatibel.
Wie hoch ist die Verzerrung beim CIL461 am Weitwinkelende?
Bei 6 mm weist das CIL461 laut Spezifikation eine F-Theta-Verzeichnung von -10 % auf. Das ist für Überwachungs- und Kontrollzwecke akzeptabel, stellt jedoch für Messaufgaben nicht die richtige Lösung dar.
Wird das CIL461 M12-Zoomobjektiv aus den USA versandt?
Ja. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag vom Lager in San Diego versandt.
Kann das CIL461 für die Fernfokussierung motorisiert werden?
Ja, aber Sie müssen danach fragen. Wenden Sie sich bezüglich motorisierter Ausführungen an die Technikabteilung von Commonlands unter engineering@commonlands.com, da das Standardmodell CIL461 über einen manuellen Zoom mit Fokussperre nach der Klebe-Montage verfügt.
