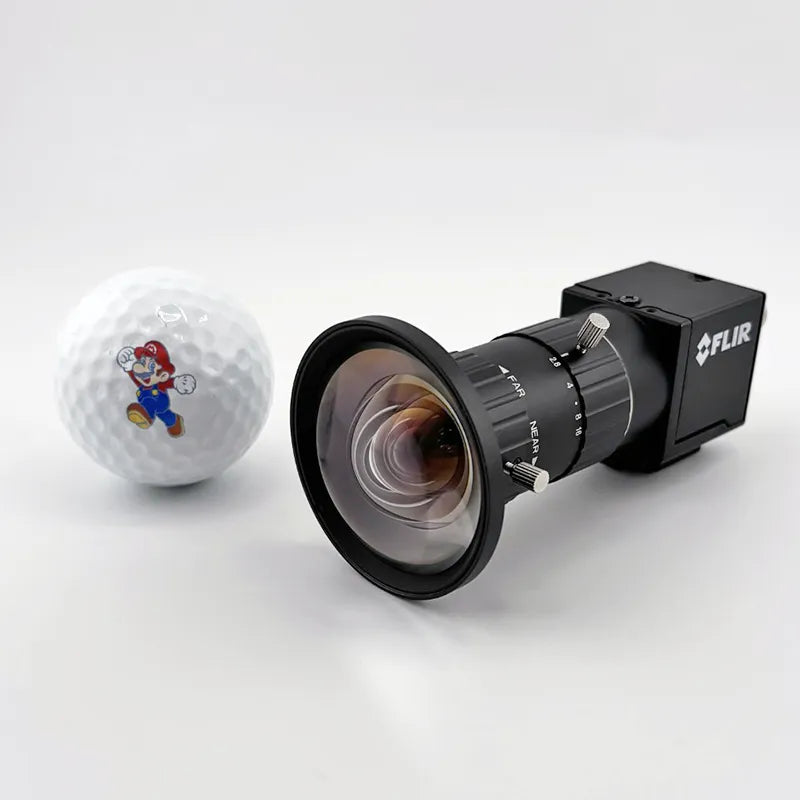

4-mm-C-Mount-Objektiv: Weitwinkel-C-Mount-Objektiv für 1,85-µm-Pixel, z. B. IMX226

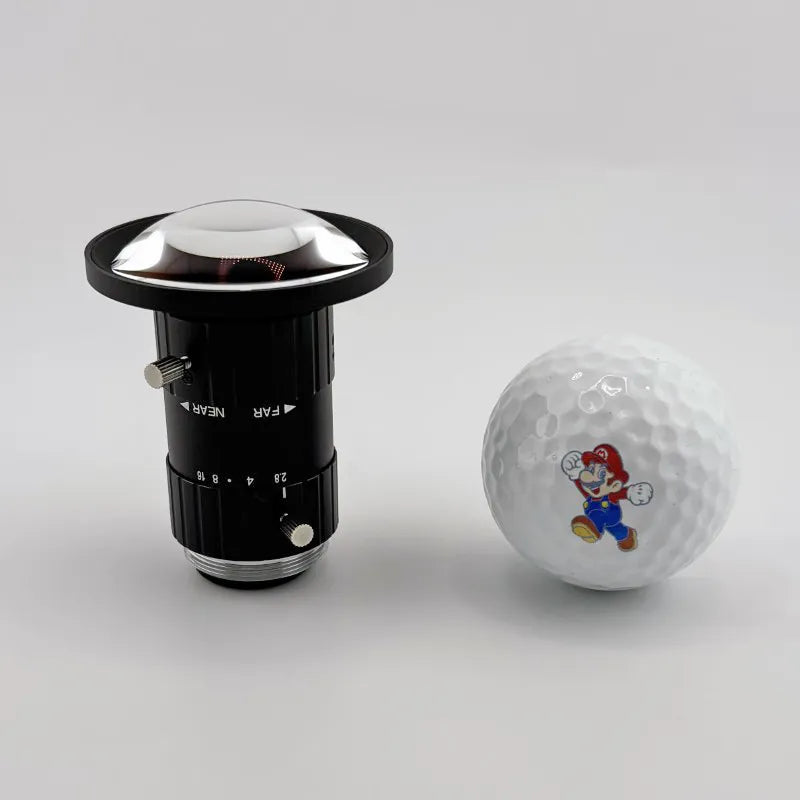

4-mm-C-Mount-Objektiv, 1/1,7", 12 MP+

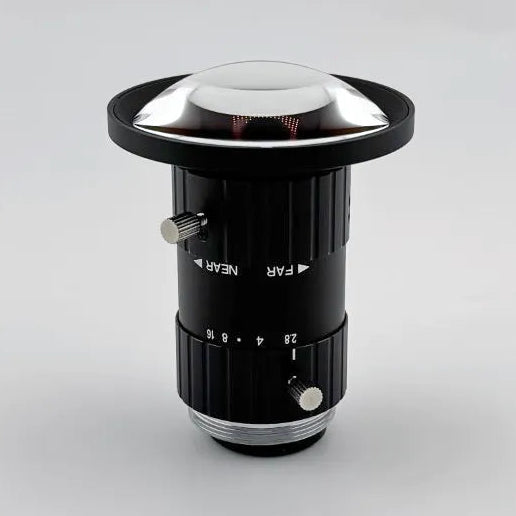

Das CIL560 ist ein 4-mm-C-Mount-Objektiv für 1/1,7-Zoll-Sensoren mit bis zu 8–12 MP, wie beispielsweise den IMX226. Dank der einstellbaren Blende und der scharfen MTF eignet sich dieses Objektiv hervorragend für Weitwinkel-Anwendungen in der industriellen Bildverarbeitung.
Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.
Tabelle der optischen und mechanischen Spezifikationen
| Objektiv Parameter | Leistung Detail |
|---|---|
| Teil Nummer | CIL560 |
| EFL | 4.0 |
| F# | 2.8 |
| Auflösung | 12 MP (1,85 µm) |
| Sichtfeld | 98° @ 9.3mm. Calculate FoV for your sensor |
| Bildkreis | 9,3 mm |
| Verzerrung | -5% |
| Gewicht | / |
| Bauwesen | Alles Glas |
Mechanisches Layout
Häufig gestellte Fragen
Welche Sensoren unterstützt das CIL560-Objektiv mit 4 mm und C-Mount?
The CIL560 fits 1/1.7″ sensors up to 12MP, including the Sony IMX226. Its 9.3mm image circle supports 1.85μm pixel pitch sensors in that format.
Wie groß ist das Sichtfeld des CIL560?
The CIL560 gives a 98° field of view on a 1/1.7″ sensor. You can calculate the exact horizontal and vertical coverage for your sensor with the Commonlands field of view calculator.
Ist die Blende des CIL560 einstellbar?
Ja. Die Blende der CIL560 lässt sich von F/2,8 bis F/16 einstellen, sodass Sie je nach Arbeitsabstand und Lichtverhältnissen zwischen Lichtmenge und Schärfentiefe abwägen können.
Für welche Anwendungen eignet sich das CIL560 4-mm-C-Mount-Objektiv?
Die CIL560 eignet sich gut für die Förderbandinspektion, die Roboterführung, die Lagerüberwachung und andere Bildverarbeitungsaufgaben, bei denen ein breiter Sichtwinkel von 4 mm erforderlich ist. Sie ist die bessere Wahl, wenn die Abdeckung des Bildausschnitts wichtiger ist als eine geringe Verzerrung.
Wird der CIL560 noch am selben Tag aus den Vereinigten Staaten versandt?
Ja. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag von Commonlands in San Diego, Kalifornien, versandt.
Wie groß ist der Mindestarbeitsabstand beim CIL560?
Der CIL560 hat einen Mindestarbeitsabstand von 50 mm. Dieser Abstand eignet sich sowohl für Nahbeobachtungsanwendungen als auch für die Überwachung aus größerer Entfernung.
