16mm C-Mount lens for up to 1.1" sensors such as IMX304 and IMX253
16-mm-C-Mount-Objektiv, 2/3", 5 MP

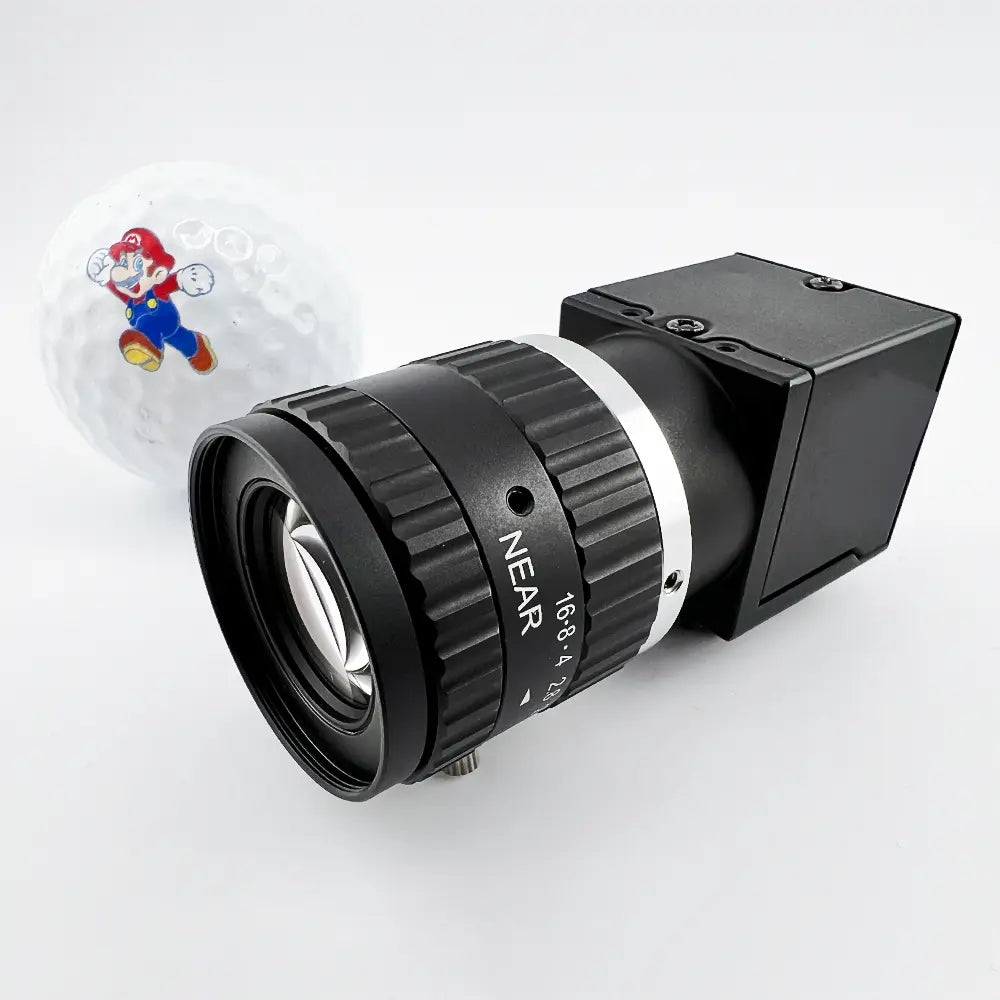

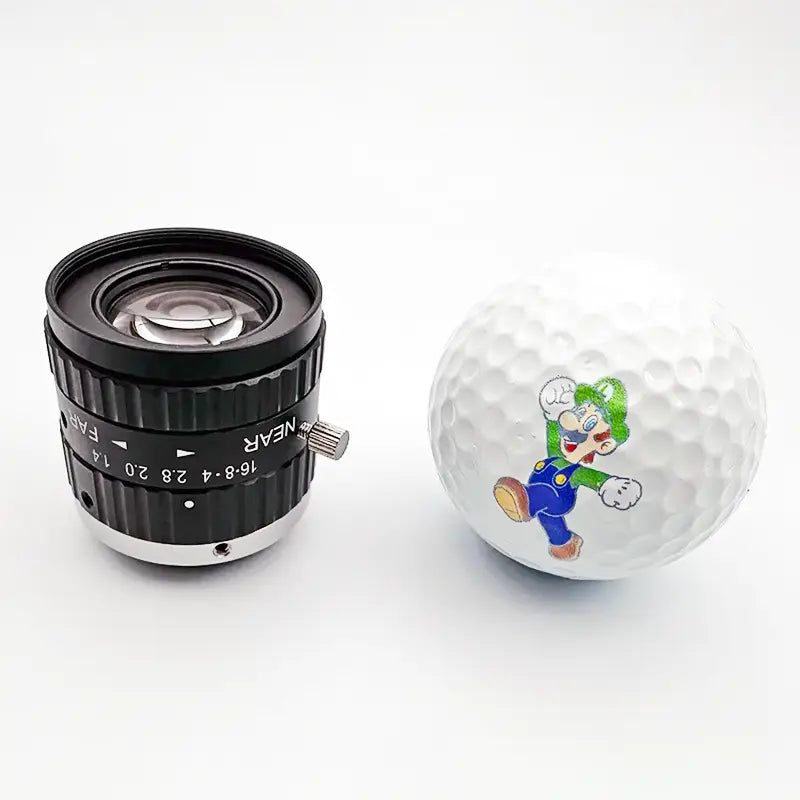

Das CIL523-F1.4-CMANIR ist ein lichtstarkes 16-mm-C-Mount-Objektiv für 2/3-Zoll-Sensoren mit bis zu 5 MP und einem Pixelabstand von 3,45 µm. Die Blende ist von F/1,4 bis F/11,5 einstellbar, und das Objektiv hat einen minimalen Arbeitsabstand von 100 mm.
Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.
Objektivmerkmale
Auflösung von 5 MP bis 8 MP
Geeignet für einen Pixelabstand von 3,45 µm bei F/1,4 und 2,74 µm bei F/2,8
Tiefes F#
Eine hohe Lichtstärke von F/1,4 für anspruchsvolle Anwendungen im Bereich der Hochgeschwindigkeits-Bildverarbeitung.
Tabelle mit optischen und mechanischen Spezifikationen
| Objektivparameter | Angaben zur Leistung |
|---|---|
| Artikelnummer | CIL523 |
| EFL | 16.0 |
| F# | 1.4 |
| Beschluss | 5MP, 3.45um |
| Sichtfeld | 67° bei 11 mm. Berechnen Sie das Sichtfeld für Ihren Sensor |
| Bildkreis | 11 mm+ |
| Verzerrung | -0,1 % gegenüber Rectilinear |
| Gewicht | 64g |
| Bauwesen | Ganz aus Glas |
Mechanischer Aufbau
Häufig gestellte Fragen
Welche Sensoren sind mit dem CIL523-Objektiv mit 16-mm-C-Mount kompatibel?
Das CIL523 ist für Sensoren mit einer Größe von 2/3″ bis 1,1″ geeignet, darunter die Sony-Modelle IMX304 und IMX253 mit 5 MP und einem Pixelabstand von 3,45 µm. Der Bildkreis von 11 mm+ deckt das 2/3″-Format sauber ab.
Wie groß ist das Sichtfeld des CIL523?
Das Sichtfeld beträgt bei einem 2/3-Zoll-Sensor und einem Bildkreis von 11 mm 67°. Damit gehört das CIL523 zu den C-Mount-Objektiven mit dem größten Sichtfeld, ohne dabei an geometrischer Genauigkeit einzubüßen. Das genaue Sichtfeld können Sie mit dem Sichtfeldrechner von Commonlands berechnen.
Wie stark ist die Verzeichnung beim 16-mm-Objektiv CIL523?
Die Verzerrung beträgt -0,1 % gegenüber der geradlinigen Abbildung. Dieser Wert ist für ein 16-mm-C-Mount-Objektiv ungewöhnlich niedrig, sodass bei Maßmessungen in der Regel keine softwaregestützte Korrektur erforderlich ist.
Welchen Blendenbereich bietet das CIL523?
Die Blende lässt sich von F/1,4 bis F/11,5 einstellen. Bei F/1,4 ist der Lichtdurchlass am größten, und durch Abblenden lässt sich die Schärfentiefe erhöhen, wenn Sie eine gleichmäßige Schärfe von vorne bis hinten benötigen.
Wird der CIL523 noch am selben Tag aus den USA versandt?
Ja, der CIL523 wird bei Bestellungen, die vor 12 Uhr PST eingehen, noch am selben Tag aus San Diego versandt. Mengenrabatte gelten ab 50 Stück.
Wie groß ist der minimale Arbeitsabstand des CIL523?
Der minimale Arbeitsabstand beträgt 150 mm bis unendlich. Das Objektiv wiegt 64 g und verfügt über ein M30,5x0,5-Filtergewinde für Standardzubehör.
