75-mm-C-Mount-Objektiv für Sensoren bis zu 1/1,7"
75-mm-C-Mount-Objektiv, 1/1,7", 8 MP

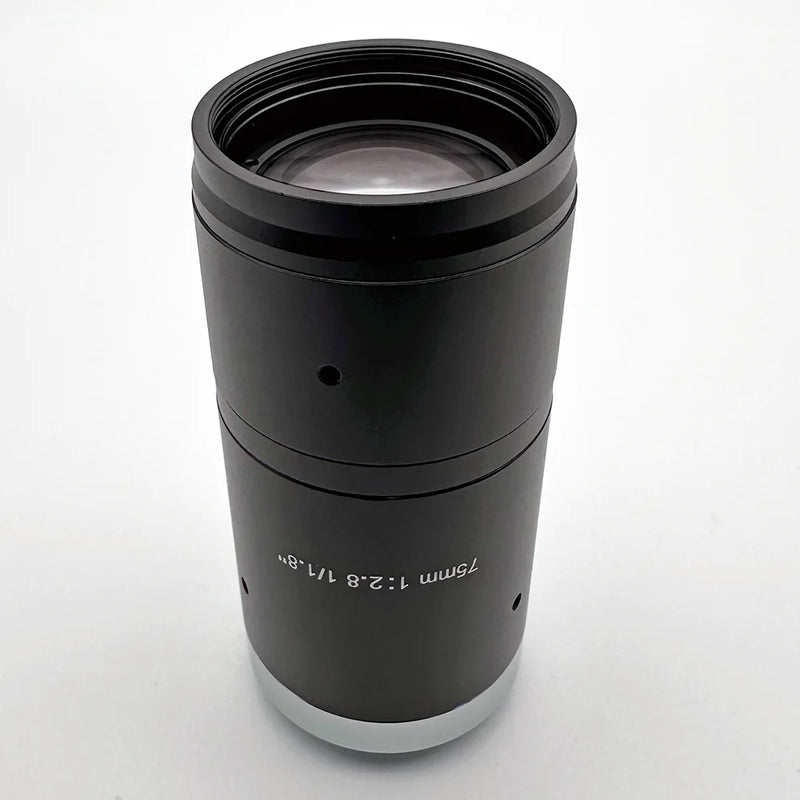

Das CIL579 ist ein 75-mm-C-Mount-Objektiv für Kameras mit einer Größe von 1/1,8" bis 1/1,7" und einer Auflösung von 8 bis 12 MP sowie einem Pixelabstand von ca. 2 µm, wie beispielsweise die Modelle IMX678 und IMX568. Das Objektiv verfügt über eine variable Blende von F/3 bis F/20 und ist für die finite Konjugation optimiert, mit einer minimalen Objektentfernung von 500 mm.
Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.
Merkmale des Objektivs
Einstellbare Blende
Einstellbare Blende von F/3 bis F/20 für eine optimierte Schärfentiefe Ihres Systems
Finit konjugiert optimiert
Erzielen Sie kristallklare Bilder von 500 mm bis unendlich ohne Bildfeldwölbung.
Tabelle der optischen und mechanischen Spezifikationen
| Objektiv Parameter | Leistung Detail |
|---|---|
| Teil Nummer | CIL579 |
| EFL | 75.0 |
| F# | 3.0 |
| Auflösung | 8 MP, 2,1 µm |
| Sichtfeld | 5.8° @ 8.9mm image circle. Calculate FoV for your sensor |
| Bildkreis | 9,4 mm (gemäß Entwurf) |
| Verzerrung | 0.0005 |
| Gewicht | 138g |
| IR-Cut-Off-Filter | Art.-Nr. ohne: CIL579-2.8-CMANIR |
| Bauwesen | Glas |
Tabelle zur mechanischen Kompatibilität der Kamera*
| Kamera/Mount | Kompatibilität |
|---|---|
| Commonlands CLA021 | Ja |
*Nur mechanische Kompatibilität, unter der Annahme, dass der Standard M12x0,5 Objektivanschluss vom Kamerahersteller bereitgestellt wird. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Welche Sensoren sind mit dem CIL579-Objektiv mit 75 mm C-Mount kompatibel?
The CIL579 fits 1/1.7″ and 1/1.8″ sensors including the Sony IMX678 and IMX568, resolving 8-12MP at approximately 2µm pixel pitch. The 9.4mm image circle covers these sensor formats with margin.
Wie groß ist der Mindestarbeitsabstand für den CIL579?
Die minimale Objektentfernung beträgt 500 mm. Das optische Design mit endlicher Konjugation sorgt im Nahbereich für schärfere Bildränder als ein Standardobjektiv mit unendlicher Konjugation und C-Mount.
Kann ich die Blende des CIL579-Objektivs mit 75 mm Brennweite einstellen?
Ja, die Blende lässt sich stufenlos von F/3,0 bis F/20 einstellen, sodass Sie die Schärfentiefe und den Lichtdurchlass direkt am Objektiv steuern können.
Wie stark ist die Verzerrung beim CIL579?
Die Verzerrung beträgt 0,05 % über den gesamten Bildkreis von 8,9 mm. Dieser Wert ist niedrig genug, um in den meisten Konfigurationen Präzisionsmessungen und -prüfungen ohne Softwarekorrektur durchzuführen.
Wird das CIL579 75-mm-C-Mount-Objektiv noch am selben Tag aus den USA versandt?
Ja, Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag von unserem Lager in San Diego versandt. Mengenrabatte gelten ab 50 Stück; für größere Mengen unterbreiten wir Ihnen auf Anfrage gerne ein Angebot.
Ist das Modell CIL579 mit einer robusten Halterung erhältlich?
The CIL579 currently ships in the C-Mount A configuration as CIL579-F3.0-CMANIR without an IR cut filter. You can contact Commonlands engineering if you need ruggedized or custom mount options.
Ähnliche C-Mount-Objektive: 4 mm – 75 mm – Optiken für die industrielle Bildverarbeitung
Über Commonlands
Commonlands LLC entwickelt und fertigt Präzisionsobjektive mit M12-, C-Mount- und M8-Anschluss für die industrielle Bildverarbeitung, Robotik und eingebettete Kamerasysteme. Mit Sitz in San Diego, Kalifornien, halten wir Lagerbestände für den Versand am selben Tag bereit und bieten direkten Kontakt zu unseren in den USA ansässigen Optikingenieuren. Ganz gleich, ob Sie ein einzelnes Prototyp-Objektiv oder Serienmengen von über 25.000 Stück benötigen – unser Team begleitet Sie über den gesamten Lebenszyklus hinweg, von der Beratung beim optischen Design bis hin zur Serienfertigung.
Benötigen Sie Hilfe bei der Auswahl des richtigen Objektivs für Ihr Kameramodul?
Wenden Sie sich an unsere Optikingenieure in den USA.
