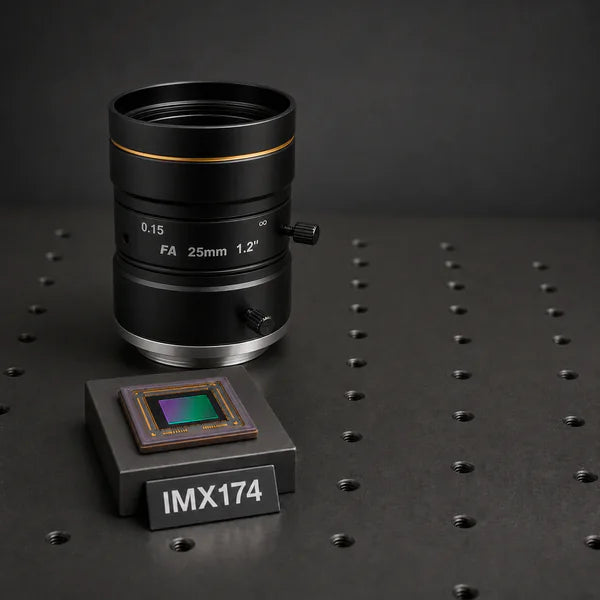

Der IMX174 ist ein 1/1,2-Zoll-CMOS-Bildsensor mit Global-Shutter von Sony aus der Pregius-Familie, ein echtes Arbeitstier für die industrielle Bildverarbeitung mit Global-Shutter. Er liefert eine Auflösung von 1936 × 1216 (2,4 MP) bei bis zu 164,5 fps mit großen 5,86-µm-Pixeln über eine Diagonale von 13,40 mm über eine LVDS-Schnittstelle in Farbe oder Schwarz-Weiß. Da dieser Bildkreis groß ist, passt Commonlands M12-Objektive (und C-Mount-Objektive) an, die ihn abdecken, und veröffentlicht die berechneten horizontalen, vertikalen und diagonalen Bildwinkel.
Technische Daten des IMX174
| Artikelnummer | IMX174 |
|---|---|
| Hersteller | Sony |
| Familie | Pregius |
| Auflösung | 1936 × 1216 (2,4 MP) |
| Optisches Format | 1/1,2" |
| Aktiver Bereich | 11,34 × 7,13 mm |
| Sensor-Diagonale | 13,4 mm |
| Pixelgröße | 5,86 µm |
| Fensterladen | Global |
| Maximale Bildrate | 164,5 fps |
| Schnittstelle | LVDS |
| Farbe / Schwarz-Weiß | Farbe / Schwarz-Weiß |
Datenblatt des Herstellers: Produktseite zum Sony IMX174
Kompatible Commonlands -Objektive für die IMX174. Sichtfeld unter Berücksichtigung der Verzerrung berechnet.
Jedes der unten aufgeführten Sichtfelder wurde für den aktiven Bereich des IMX174 (11,34 × 7,13 mm) mithilfe unseres MCP-Servers und unseres Sichtfeldrechners berechnet. Die geradlinige Formel FoV = 2 × arctan(Abmessung ÷ (2 × Brennweite)) ist für viele Objektive ungenau, da sie die Verzeichnung nicht berücksichtigt. Die Abdeckung gibt an, ob der Bildkreis des Objektivs die Sensordiagonale von 13,4 mm abdeckt. Fisheye- und F-Theta-Objektive folgen nicht der geradlinigen Formel, daher verweisen ihre Einträge auf die Produktseite mit dem abgebildeten Sichtfeld.
Technische Empfehlungen für den IMX174
- Optimales horizontales Sichtfeld (HFoV) von ca. 30°: 25-mm-C-Mount-Objektiv (CIL554) (25 mm, f/2,6). Grund: Die Option, die dem horizontalen Winkel von 30° am nächsten kommt; ausgewählt für enge Inspektionsausschnitte und große Lesereichweiten. Sichtfeld auf dem IMX174: 25,6° H × 16,2° V (30° diagonal); der Bildkreis deckt den gesamten Sensor ab; geradlinige Schätzung, berechnet am 02.07.2026.
- Bestes horizontales Sichtfeld (HFoV) von ca. 60°: 8,5-mm-C-Mount-Objektiv (CIL508) (8,5 mm, f/2,4). Grund: Die Option, die dem horizontalen Sichtfeld von 60° am nächsten kommt; ausgewählt für allgemeine Bildausschnitte in der industriellen Bildverarbeitung. Sichtfeld des IMX174: 67,4° H × 45,5° V (76,5° diagonal); der Bildkreis deckt den gesamten Sensor ab; geradlinige Schätzung, berechnet am 02.07.2026.
- Beste Leistung bei schlechten Lichtverhältnissen: 4,9-mm-C-Mount-Objektiv (CIL505) (4,9 mm, f/2,2). Grund: Die größte Blendenöffnung (f/2,2), die pro Pixel am meisten Licht einfängt. Sichtfeld beim IMX174: 98,3° H × 72,1° V (107,6° diagonal); der Bildkreis deckt den gesamten Sensor ab; geradlinige Schätzung, berechnet am 02.07.2026.
Commonlands bietet acht Objektivoptionen für den IMX174 an: C-Mount-Objektive mit Brennweiten von 4,9 mm bis 75 mm, die ein horizontales Sichtfeld von 8,6° bis 98,3° auf dem aktiven Bereich des IMX174 abdecken.
| Commonlands-Objektiv | Brennweite | Halterung | F# | Horizontales Sichtfeld | Vertikales Sichtfeld | Diagonales Sichtfeld | Umfang |
|---|---|---|---|---|---|---|---|
| 4,9-mm-C-Mount-Objektiv (CIL505) | 4,9 mm | C-Mount | f/2,2 | 98.3° | 72.1° | 107.6° | Einbände |
| 8,5-mm-C-Mount-Objektiv (CIL508) | 8,5 mm | C-Mount | f/2,4 | 67.4° | 45.5° | 76.5° | Einbände |
| 12-mm-C-Mount-Objektiv (CIL552) | 12 mm | C-Mount | f/2,8 | 50.6° | 33.1° | 58.4° | Einbände |
| 16-mm-C-Mount-Objektiv (CIL553) | 16 mm | C-Mount | f/2,8 | 39° | 25.1° | 45.4° | Einbände |
| 25-mm-C-Mount-Objektiv (CIL554) | 25 mm | C-Mount | f/2,6 | 25.6° | 16.2° | 30° | Einbände |
| 35-mm-C-Mount-Objektiv (CIL555) | 35 mm | C-Mount | f/2,6 | 18.4° | 11.6° | 21.7° | Einbände |
| 50-mm-C-Mount-Objektiv (CIL556) | 50 mm | C-Mount | f/2,8 | 12.9° | 8.2° | 15.3° | Einbände |
| 75-mm-C-Mount-Objektiv (CIL557) | 75 mm | C-Mount | f/3 | 8.6° | 5.4° | 10.2° | Einbände |
Legende zur Bildausdeckung: „covers“ = Bildkreis des Objektivs ≥ Sensor-Diagonale; „crops“ = Bildkreis kleiner als die Diagonale (Vignettierung in den Ecken zu erwarten); „verify“ = Bildkreis für dieses Objektiv nicht veröffentlicht — bitte wenden Sie sich an unsere Ingenieure, um die Bildausdeckung zu bestätigen.
So wählen Sie ein Objektiv für die IMX174 aus
Gehen Sie von dem für Ihre Anwendung erforderlichen Sichtfeld aus und suchen Sie dann die Brennweite heraus, mit der dieses Sichtfeld beim IMX174 erzielt wird. Vergewissern Sie sich, dass der Bildkreis des Objektivs die Diagonale von 13,4 mm abdeckt, damit die Ecken nicht abgeschnitten werden, und prüfen Sie, ob die Auflösung des Objektivs für 2,4 MP oder höher ausgelegt ist, damit es die 5,86-µm-Pixel auflösen kann. Für genaue Werte zu Arbeitsabstand und Objektgröße geben Sie die Zahlen in den Commonlands-Sichtfeldrechner ein.
Suchen Sie ein MIPI-Kameramodul auf Basis des IMX174? Commonlands bietet maßgeschneiderte MIPI-Module mit unseren Objektiven an; es gelten Mindestbestellmengen. Commonlands liefert M12-Objektive und C-Mount-Optiken und versendet aus San Diego – bei Bestellungen von vorrätigen Objektiven, die bis 12 Uhr PST eingehen, erfolgt der Versand noch am selben Tag. Wir montieren und justieren außerdem Module, bei denen das Objektiv auf den Sensor ausgerichtet ist. Sprechen Sie mit einem Anwendungsingenieur.
