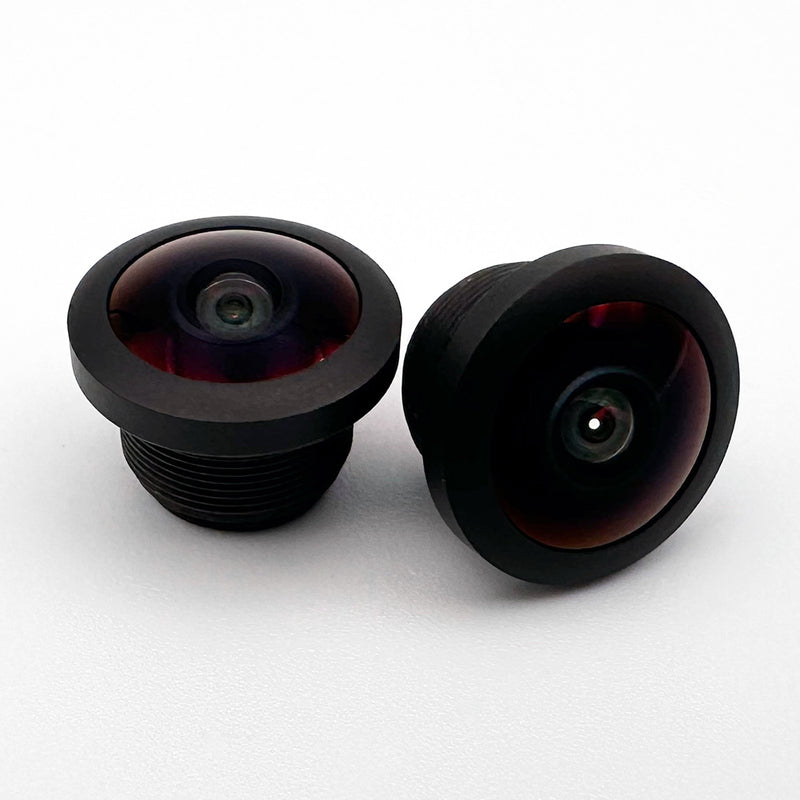

220° Stereographic Fisheye M12 Lens for 1/4" to 1/3" Sensors

220° bei 4,0 mm, stereografisches M12-Fisheye-Objektiv

Das CIL207 ist eines der Fisheye-Objektive mit einem Blickwinkel von über 200° und der geringsten Verzerrung auf dem Markt. Dank seiner Lichtstärke von F/1,9, seiner kompakten Bauweise und der Schutzart IP67 eignet sich das CIL207 optimal für 3-MP-Außenanwendungen, bei denen eine hohe Vergrößerung bei großen Bildwinkeln erforderlich ist.
$39.00

249pcs CIL207-F1.9-M12A650 (F/1.9 / M12A / With 650nm IRC Filter) in stock in the US

58 Stück CIL207-F1.9-M12ANIR (F/1,9 / M12A / ohne Filter) auf Lager in den USA

Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.

Objektivmerkmale

Stereografische (geringe) Verzerrung

Maximieren Sie die Winkelauflösung Ihrer Kamera mit einer Verzerrung, die besser ist als die stereografische Verzerrung.

>200° Sichtfeld

Entwickeln Sie eine Ultraweitwinkelkamera mit einem Bildkreis von 220° bei 4,0 mm.

Winziger Formfaktor

14,6 mm TTL mit einer Auflösung von 3–5 MP für kleine 1/3″-Anwendungen.

Tabelle mit optischen und mechanischen Spezifikationen

Objektivparameter Angaben zur Leistung
ArtikelnummerCIL207
EFL0.8
F# 1.9
Beschluss3-5MP, 2.2um
Sichtfeld220°. Berechnen Sie das Sichtfeld Ihres Sensors
Bildkreis4,0 mm
Verzerrung+27 % F-Θ
Gewicht4g
IR-SperrfilterOptional
Bauwesen2G4P

Mechanische Varianten

Variante Beschreibung
M12A IP67, BBAR auf Objektiv 1, Oberfläche 1, Metallkappe + Gehäuse

Mechanischer Aufbau

Tabelle zur mechanischen Kompatibilität der Kameras*

Kamera/Halterung Kompatibilität
Commonlands CLA017 CLA017
e-con Systems S-Mount 5 mm bis 7 mm hoher Halter
Allied Vision Alvium S-Mount Nein
FLIR Blackfly S-Platine Nein
iDS uEye LE Rev1.1: Nein, Rev1.2: Nein
The Imaging Source M12 Nein
Basler Dart S-Mount Bitte richten Sie Ihre Anfrage an Basler

*Gilt nur für die mechanische Kompatibilität, vorausgesetzt, es handelt sich um die vom Kamerahersteller bereitgestellte Standard-Objektivfassung M12x0,5. Bitte prüfen Sie die optische Kompatibilität separat.

Noch am selben Tag Versand bis 12 Uhr PST
Mit Sitz in den USA Unterstützung im Bereich Optiktechnik
Über 25.000 Lagerbestand in Kalifornien
100 % MTF-geprüft

Häufig gestellte Fragen

Welche Sensoren unterstützt der CIL207?

Der CIL207 unterstützt Sensoren mit einer Größe von 1/4″ bis 1/3″, darunter den IMX226 und den AR0821, und bietet eine Auflösung von 3–5 MP bei einem Pixelabstand von 2,2 μm.

Wie groß ist der Bildkreis des CIL207?

Der CIL207 projiziert einen Bildkreis von 4,0 mm und deckt ein Sichtfeld von vollen 220 Grad ab.

Was bedeutet „stereografische Projektion“ im CIL207?

Bei der stereografischen Projektion ist die Winkelvergrößerung über das gesamte Bildfeld hinweg gleichmäßiger als bei einem äquidistanten Fischaugenobjektiv. Dadurch bleibt die nutzbare Auflösung bei 90 Grad und darüber hinaus besser erhalten, weshalb sich das Objektiv gut für Überwachungs- und Inspektionszwecke eignet.

Ist das Modell CIL207 wetterfest und somit für die Installation im Außenbereich geeignet?

Ja. Die M12A-Variante, CIL207-F1.9-M12A650 und CIL207-F1.9-M12ANIR, entspricht der Schutzart IP67 und verfügt über ein abgedichtetes Metallgehäuse für den Einsatz im Außenbereich.

Wird der CIL207 noch am selben Tag aus den USA versandt?

Ja. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag von unserem Lager in San Diego versandt. Kontaktieren Sie uns, wenn Sie den aktuellen Lagerbestand erfragen möchten.

Gibt es für das Modell CIL207 eine Mengenpreisangabe oder eine technische Zeichnung?

Ja. Wenden Sie sich an Commonlands, um Mengenrabatte für das Modell CIL207 zu erhalten und STP-Dateien sowie technische Zeichnungen von unserem Ingenieurteam anzufordern.

CIL207 is a 220-degree stereographic M12 fisheye lens for 1/4" to 1/3" sensors such as the IMX226 and AR0821. At 0.8mm EFL, F/1.9, and 4g, it puts an unusually wide field into a very small package. The 2G4P optical design resolves 3-5MP at 2.2μm pixel pitch across a 4.0mm image circle.

Die stereografische Projektion ist der Grund, warum man dieses Objektiv kaufen sollte. Im Vergleich zu einem äquidistanten Fischaugenobjektiv sorgt sie für eine gleichmäßigere Winkelvergrößerung über das gesamte Bildfeld hinweg, sodass Objekte am Bildrand näher an ihrer tatsächlichen relativen Größe bleiben. Mit einem F-Θ-Wert von +27 % gehört das Objektiv eindeutig zur Kategorie der stereografischen Objektive.

Dieser Kompromiss bewährt sich bei der Außenüberwachung, bei nach unten gerichteten Drohnenkameras und bei der großflächigen Inspektion, wo der Verlust nützlicher Details bei einem Abweichungswinkel von 90 Grad schnell kostspielig wird.

Die Variante M12A entspricht der Schutzart IP67 und verfügt über ein abgedichtetes Metallgehäuse sowie eine BBAR-Beschichtung auf der ersten Linsenoberfläche. Bestellen Sie CIL207-F1.9-M12A650, wenn Sie den 650-nm-IRC-Filter für den Einsatz bei Tageslicht wünschen, oder bestellen Sie CIL207-F1.9-M12ANIR, wenn der Sensor NIR-Empfindlichkeit benötigt. S-Mount-Kameras von e-con Systems benötigen einen 5–7 mm hohen Halter, und die Board-Kameras Alvium plus von Allied Vision sowie die FLIR Blackfly S benötigen einen speziellen Adapter.

Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag aus San Diego versandt. Technische Zeichnungen und STP-Dateien sind auf Anfrage erhältlich, und die Optikingenieure von Commonlands stehen Ihnen bei Mengenrabatten oder der Anwendungsunterstützung zur Seite.
