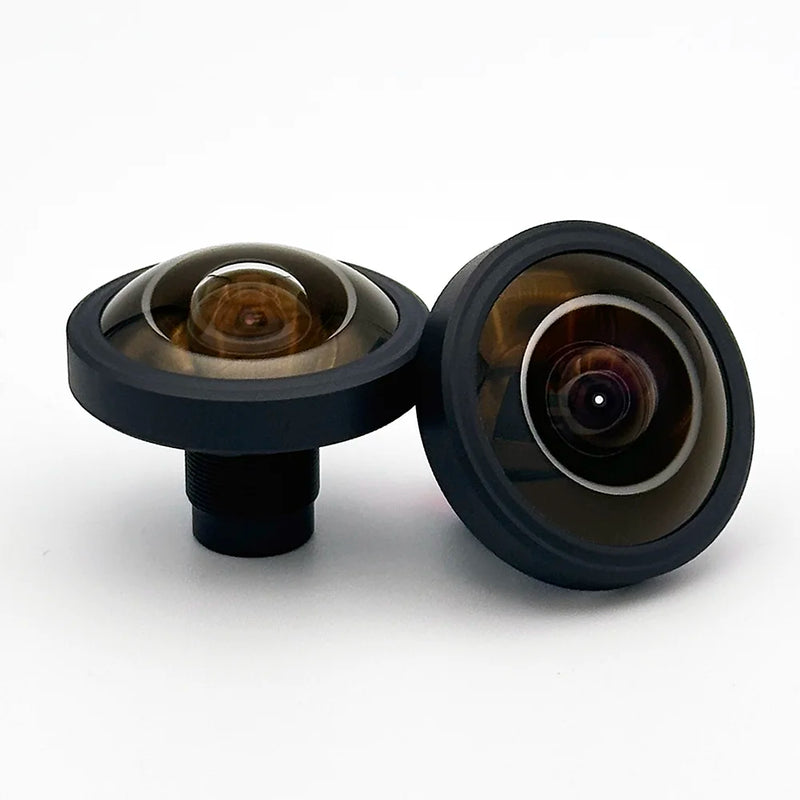

190°-Stereo-Fisheye-Objektiv (M12) mit Vollglasoptik für 12-MP-Sensoren im 1/1,7"-Format
190°@5,4 mm stereografisches Fisheye-Objektiv mit M12-Anschluss
Das CIL293 ist ein stereografisches Fischaugenobjektiv für Sensoren mit bis zu 12 MP und einer Größe von 1/1,7", wie beispielsweise den IMX226. Das Objektiv entspricht der Schutzklasse IP67 und besteht vollständig aus Glas, was zu einer hervorragenden Temperaturbeständigkeit führt. Dieses Objektiv nutzt zwei geformte Glasasphären, um eine unübertroffene Leistung zu erzielen.
Auf Lager. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag versandt.
Objektivmerkmale
Schutzklasse IP67
190° Sichtfeld bei einem Bildkreis von 5,4 mm für ein zirkulares Fischaugenobjektiv auf 1/1,7-Zoll-Sensoren im 4:3-Format.
Stereografische Auflösung von 12 MP+
Geringe Verzerrung und hohe MTF, geeignet für 1,3-μm-Pixel.
Ganz aus Glas Ganz aus Metall
Geformte Glas-Asphären für stereografische Leistung über einen großen Temperaturbereich.
Tabelle mit optischen und mechanischen Spezifikationen
| Objektivparameter | Angaben zur Leistung |
|---|---|
| Artikelnummer | CIL293 |
| EFL | 1.3 |
| F# | 2.2 |
| Beschluss | 12-16MP, 1.55um |
| Sichtfeld | 190°. Berechnen Sie das Sichtfeld Ihres Sensors |
| Bildkreis | 5,4 mm |
| Verzerrung | +25 % F-Θ |
| Gewicht | 25g |
| IR-Sperrfilter | Optional |
| Bauwesen | 8 G + 2 MG |
| Polizeichef Ray Angle | 11° |
Mechanische Varianten
| Variante | Beschreibung |
|---|---|
| M12A | IP67, BBAR an Linse 1, Oberfläche 1, AL6061-Kappe und -Gehäuse |
Mechanischer Aufbau
Tabelle zur mechanischen Kompatibilität der Kameras*
| Kamera/Halterung | Kompatibilität |
|---|---|
| Commonlands CLA024 | CLA024 |
| e-con Systems S-Mount | 8 mm–15 mm hohe Halterung |
| Allied Vision Alvium S-Mount | Ja |
| FLIR Blackfly S-Platine | Ja |
| iDS uEye LE | Rev1.1: Ja, Rev1.2: Es muss eine PN mit der Endung C-NO verwendet werden |
| The Imaging Source M12 | Ja |
| Basler Dart S-Mount | Ja |
*Gilt nur für die mechanische Kompatibilität, vorausgesetzt, es handelt sich um die vom Kamerahersteller bereitgestellte Standard-Objektivfassung M12x0,5. Bitte prüfen Sie die optische Kompatibilität separat.
Häufig gestellte Fragen
Welche Sensoren unterstützt der CIL293?
Der CIL293 unterstützt 1/1,7-Zoll-Sensoren mit bis zu 16 MP, darunter den IMX226 und den AR2020, mit einer Auflösung von 12 bis 16 MP bei einem Pixelabstand von 1,55 μm.
Wie groß sind der Bildkreis und das Sichtfeld des CIL293?
Das CIL293 deckt einen Bildkreis von 5,4 mm bei einem Sichtfeld von 190 Grad ab, wodurch auf 1/1,7-Zoll-Sensoren im 4:3-Format ein kreisförmiges Fischaugenbild entsteht.
Was bedeutet die optische Konstruktion „8G + 2MG“ beim CIL293?
„8G + 2MG“ bedeutet acht herkömmliche Glaslinsen plus zwei asphärische Formgläsern. Die asphärischen Linsen ermöglichen die stereografische Korrektur und eine hohe MTF im Randbereich, während die Leistung über den gesamten Temperaturbereich hinweg stabil bleibt.
Ist der CIL293 mit den Kameras FLIR Blackfly S und Basler Dart kompatibel?
Ja. Die FLIR Blackfly S-Karte und das Basler Dart S-Mount sind mechanisch mit dem CIL293 kompatibel. Auch die Modelle „Alvium“ von Allied Vision und „M12“ von The Imaging Source sind kompatibel.
Wird der CIL293 noch am selben Tag aus den USA versandt?
Ja. Bestellungen, die vor 12 Uhr PST eingehen, werden noch am selben Tag von unserem Lager in San Diego versandt. Kontaktieren Sie uns, wenn Sie den aktuellen Lagerbestand des CIL293 abfragen möchten.
Wie groß ist der Hauptstrahlwinkel (CRA) des CIL293?
Der CIL293 weist einen Hauptstrahlwinkel von 11 Grad auf, wodurch er sich für rückseitig beleuchtete Sensoren mit Mikrolinsenarrays eignet, die auf diesen Winkelbereich abgestimmt sind.
Ähnliches Fisheye
Über Commonlands
Commonlands LLC entwickelt und fertigt Präzisionsobjektive mit M12-, C-Mount- und M8-Anschlüssen für die industrielle Bildverarbeitung, Robotik und eingebettete Kamerasysteme. Mit Sitz in San Diego, Kalifornien, halten wir Lagerbestände für den Versand noch am selben Tag bereit und bieten direkten Kontakt zu unseren in den USA ansässigen Optikingenieuren. Ganz gleich, ob Sie ein einzelnes Prototyp-Objektiv oder Serienmengen von über 25.000 Stück benötigen – unser Team begleitet Sie über den gesamten Lebenszyklus hinweg, von der Beratung beim optischen Design bis hin zur Serienfertigung.
Benötigen Sie Hilfe bei der Auswahl des richtigen Objektivs für Ihr Kameramodul?
Wenden Sie sich an unsere in den USA ansässigen Optikingenieure.
